三菱無停電電源装置[UPS]

大容量

MELUPS 9800D

標準仕様 300〜900kVA

定格出力容量(kVA) 300 600 900
交流入力 相数 三相3線
定格電圧 415、420V(オプション:440V 60Hzのみ)
電圧変動範囲 ±10%
定格周波数 50 または 60Hz
周波数変動範囲 ±5%
交流出力 相数 三相3線
定格電圧 415、420V(オプション:440V 60Hzのみ)
電圧精度 ±1.0%(0〜100%負荷にて)
定格周波数 50 または 60Hz
周波数精度 ±0.01%以下(バイパス非同期運転時)
定格負荷力率 0.9(遅れ)(オプション:0.95(遅れ))
電圧波形歪率 2%以下(線形負荷時)
5%以下(100%整流器負荷時)
過渡電圧変動率 ±2%以下(負荷急変0⇔100%にて)
±1%以下(停電または復電時)
±5%以下(出力切換・入出力定格時)
±5%以下(並列投入または解列時)
過渡変動整定時間 20msec以下
電圧不平衡比 ±1%以下(負荷不平衡比100%にて)
インバータ過電流耐量 125% 10分
150% 1分
170% 2秒
蓄電池 別置
UPS本体外形 W(mm) 1,000 1,600 3,000
D(mm) 910
H(mm) 1,950
質量(kg) 1,080 1,860 3,090

システム構成例

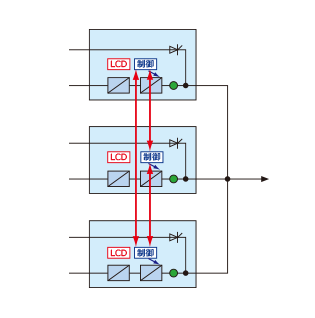

例1 並列運転・個別切換方式

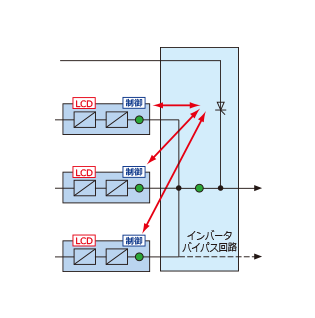

例2 並列運転・一括切換方式

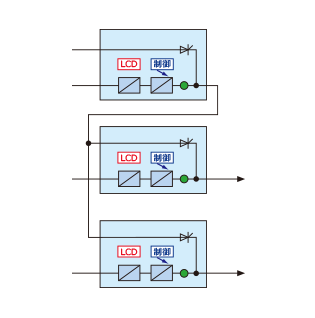

例3 待機冗長運転方式

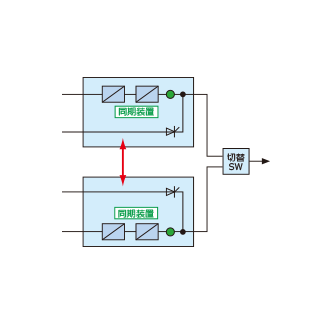

例4 システム冗長2系統切換方式
