三菱電機のオゾン発生装置“オゾナイザ”は、国内外の水環境改善に貢献。高濃度化、消費電力の低減、コンパクト化により、一般工業など様々な分野へも広がりをみせています。
50年以上のオゾンに関する技術の蓄積と、オゾンシステムを構築してきた豊富な実績、安心のサポート体制でお客様のご要望にお応えします。

製品一覧

空気オゾナイザ

※空気原料大容量タイプはオゾン発生器・電源装置（インバータ・操作盤等）が別設置となります。

酸素オゾナイザ

※酸素原料大容量タイプはオゾン発生器・電源装置（インバータ・操作盤等）が別設置となります。

空気オゾナイザ

形名	オゾン発生量 kg／h	発生オゾン濃度 g／m³（N）	吐出圧力 MPa
OS-A100JL	0.1	50	0.18
OS-A250JA	0.25
OS-A500JA	0.5
OS-A1000JA	1
OS-A2000JA	2
OS-A3000J	3
OS-A5000J	5	40
OS-A10kJ	10
OS-A15kJ	15
OS-A20kJ	20
OS-A30kJ	30

※発生オゾン濃度、吐出圧力、冷却方式、台数構成等、最適なシステム構成を提案いたしますのでお問い合わせください。
※吐出圧力0.2MPa以上の製作も可能です。

OS-AJAシリーズシステム構成図（例）

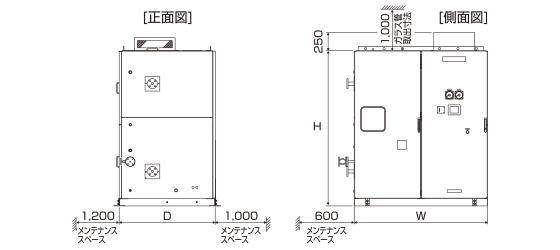

オゾン発生量0.25～2kg/h 外形図

外形寸法一覧表

形名	外形寸法 W×D×H（mm）
OS-A250JA	2200×1250×2350
OS-A500JA	2200×1250×2350
OS-A1000JA	2400×1400×2350
OS-A2000JA	3175×1400×2350

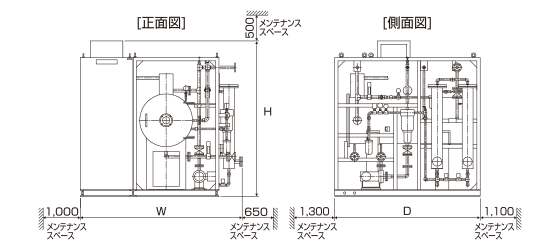

オゾン発生量3～5kg/h 外形図

外形寸法一覧表

形名	外形寸法 W×D×H（mm）
OS-A3000J	2800×2350×2450
OS-A5000J	2900×2450×2450

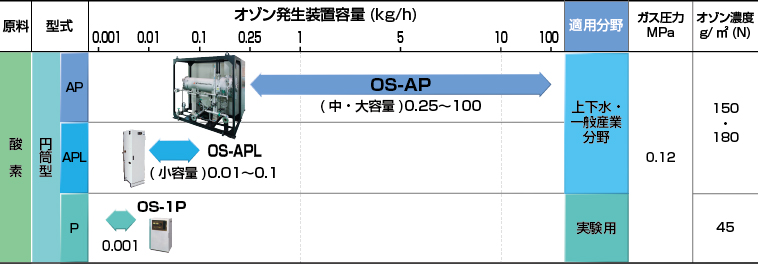

酸素オゾナイザ

形名	オゾン発生量 kg／h	発生オゾン濃度 g／m³（N）	吐出圧力 MPa
OS-A100PL	0.1	150 又は 180	0.12
OS-A250PL	0.25
OS-A500PL	0.5
OS-A1000PA	1
OS-A2000PA	2
OS-A3000PA	3
OS-A5000P	5
OS-A10kP	10
OS-A15kP	15
OS-A20kP	20
OS-A30kP	30
OS-A40kP	40
OS-A50kP	50
OS-A100kP	100

※発生オゾン濃度、吐出圧力、冷却方式、台数構成等、最適なシステム構成で提案いたしますのでお問い合わせください。
※発生オゾン濃度200g/m3(N)以上、吐出圧力0.2MPa以上の製作も可能です。

実験用オゾナイザ

形名	オゾン発生量 g／h	発生オゾン濃度 g／m³（N）	吐出圧力 MPa
OS-1P	1	45	0.03

※冷却方式は空冷式のため外部から冷却水は不要です。

三菱オゾナイザの特長

高効率: 放電間隙の高精度化と短ギャップ化により電力密度が向上。オゾンの発生効率がアップし、消費電力の低減を実現しました。

コンパクト化: オゾナイザ外形がコンパクトになりました。

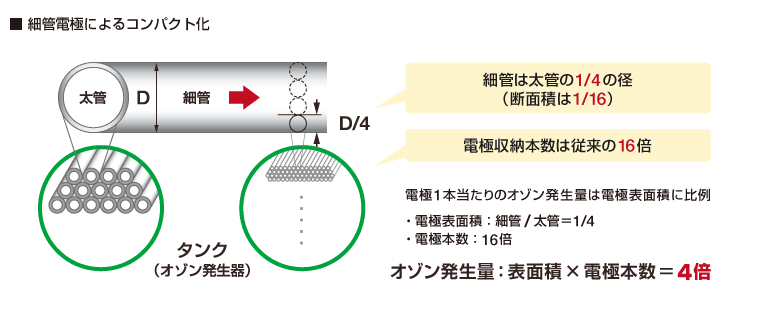

新型高圧電極管の開発によりオゾン発生器をコンパクト化。また高圧インバータの開発により電源のコンパクト化を実現しました。

高濃度

高濃度のオゾンによる各種反応効率改善が期待できます。

濃度：0g／m³（N）
濃度：150g／m³（N）
濃度：300g／m³（N）

安定供給

特製スペーサにより長期にわたりギャップを高精度に維持。オゾンを安定的に供給できます。

無開放点検

簡易メンテナンスを設計の基本にしています。
長期間の無開放点検での運用が可能です。

システムの豊富な実績

50年以上のオゾンに関する技術の蓄積と、累計1700台以上の豊富な実績があります。

あらゆるニーズに対応

小型から超大型、低濃度から超高濃度まで、あらゆるニーズに対応できる製品開発力があります。

オゾン発生装置
“三菱オゾナイザ”
