ACサーボ MELSERVO　リニューアル 置換え事例

ネットワークトップ

置換えについて

MR-J4シリーズは旧シリーズに比べて機能・性能とも大幅に向上しています。

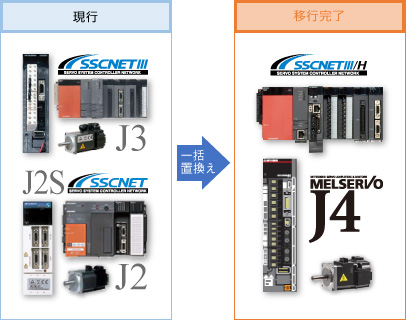

一括で更新した場合、工事期間等の負担は大きくなりますが、一度更新すればその後の長期間に渡って同じシステムを稼動させることが可能になります。

クイックチューニング

旧機種モータ組み合わせ

◎：駆動可（推奨）  ○：駆動可   △：一部駆動可   ×：駆動不可　⇒　◎方向への置換えをお願いいたします。

対応コントローラ J2用モータ J2S用モータ J3用モータ J4用モータ
MR-J2S-A/B/CP/CL SSCNET他 ○ ○ × ×
MR-J3-A/B/T SSCNETⅢ他 × △ (注8) ○ ×
MR-J4-B
-RJ020 (注6)		 J2S互換モード SSCNET △ (注1) △ (注2) × (注5) ○
J4モード SSCNETⅢ/H × (注1) △ (注2) × (注5) ◎
MR-J4-GF CC-Link IE フィールド × △ (注8) △ (注7) ◎
MR-J4-B
MR-J4W-B		 J3互換モード SSCNETⅢ × × (注3) △ (注7) ○
J4モード SSCNETⅢ/H × △ (注4) △ (注7) ◎
MR-J4-A 汎用インタフェース × △ (注4) △ (注7) ◎
  • 注1.MR-J4-B-RJ020のJ2用モータ駆動はJ2S互換モードのみ対応しております。J4モードに対応しておりません。
    組み合わせモータ（J2用）については、をご参照ください。
    （HC-MF/HC-SFモータの駆動に対応。HA-FF/HC-RF/HC-UFモータは非対応。）
  • 　2.MR-J4-B-RJ020の組み合わせモータについては、をご参照ください。
    組み合わせ可能なサーボシステムコントローラについては、をご参照ください。
  • 　3.MR-J4(W)-BのJ3互換モードについては、J2S用モータ駆動に対応しておりません。
  • 　4.MR-J4-A/B/GFの組み合わせモータ（J2S用）については、をご参照ください。
  • 　5.MR-J3用モータ駆動に対応しておりません。
  • 　6.MR-J4-B-RJ020はJ3互換モードに対応しておりません。
  • 　7.MR-J4-A/B/GFの組み合わせモータ（J3用）についての詳細は下記をご参照ください。
  • 　8.営業窓口にお問い合わせください。
