IPM G1シリーズ

第7世代IGBT搭載IPM

IPM（Intelligent Power Module）は、IGBTチップの性能をより引き出すため専用の駆動回路を搭載し、自己保護（短絡、制御電源電圧低下、過熱）機能などを専用IC化した高機能モジュールです。IGBTチップの進化にあわせ、IPMも各種シリーズの展開をすすめています。従来品IPM L1シリーズから更なる低電力損失化、高機能化、小型化を図った"G1シリーズ"を新たにラインアップしました。

Previous Next

特長

  • CSTBT™※1構造を採用した第7世代IGBTとRFC※2構造を採用したダイオードの搭載により電力損失を低減し、インバーター機器の低消費電力化に貢献
  • 第7世代IGBTモジュール同様の新構造（樹脂絶縁銅ベース板）の採用と、はんだ付け部分の削減で、サーマルサイクル寿命が向上することによりインバーター機器の信頼性向上に寄与
  • 従来品の内蔵機能※3に加えて、スイッチング速度切替駆動、エラー識別機能搭載で、インバーター機器の電力損失の低減、設計時間の短縮に貢献
  • ※1：キャリア蓄積効果を利用した当社独自のIGBT
  • ※2：Relaxed Field of cathode
  • ※3：従来品 IPM L1シリーズはUV（制御電源電圧低下保護）, SC（短絡保護）, OT（過熱保護）を搭載

主な用途

  • モーションコントロール
  • 再生可能エネルギー
  • 電源・UPS

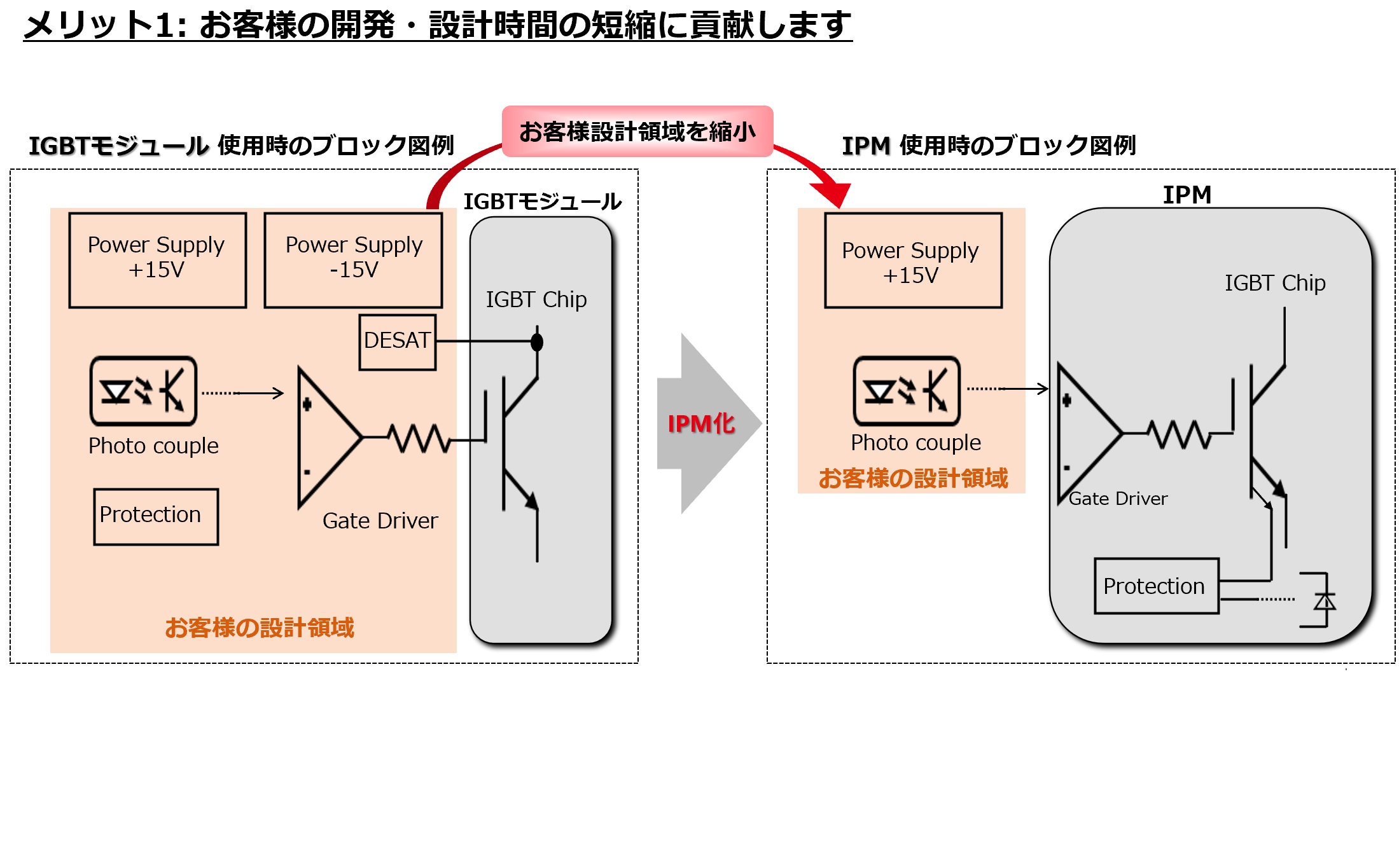

IPMご使用のメリット

低損失化技術

ラインアップ

650V
IC (A)回路構成

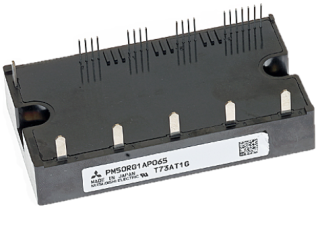

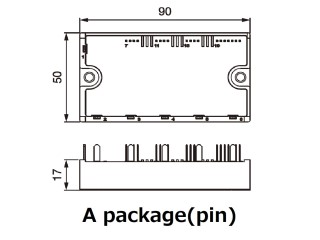

Aパッケージ
(ピンタイプ)

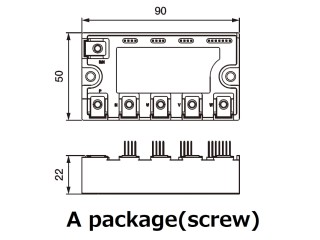

Aパッケージ
(ネジタイプ)

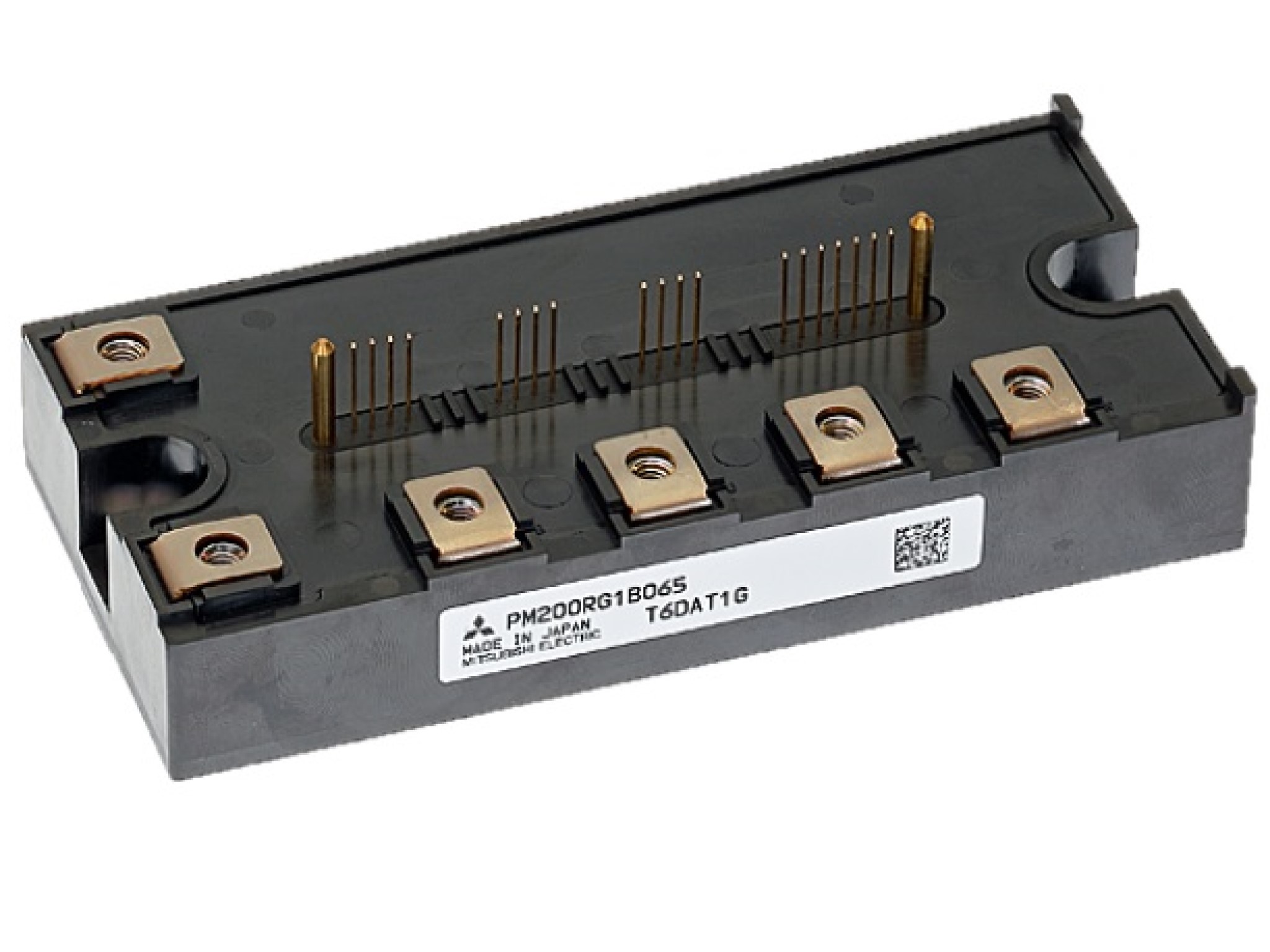

Bパッケージ

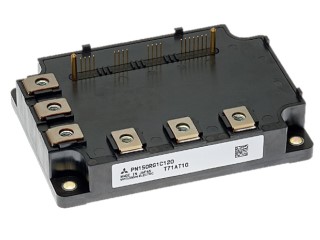

Cパッケージ
形名データシート形名データシート形名データシート形名データシート
50
7in1
--
6in1
--
----
75
7in1
--
6in1
--
----
100
7in1
------
6in1
--
----
150
7in1
------
6in1
------
200
7in1
----
6in1
----
300
7in1
------
6in1
------
450
7in1
------
6in1
------
1200V
IC (A)回路構成
Aパッケージ
(ピンタイプ)
Aパッケージ
(ネジタイプ)
Bパッケージ
Cパッケージ
形名データシート形名データシート形名データシート形名データシート
25
7in1
--
6in1
--
----
35
7in1
--
6in1
--
----
50
7in1
------
6in1
--
----
75
7in1
------
6in1
------
100
7in1
----
6in1
----
150
7in1
------
6in1
------
200
7in1
------
6in1
------
