三菱電機のオゾン発生装置（発生器）オゾナイザの製品詳細をご紹介します。
- ※空気原料大容量タイプ、酸素原料大容量タイプはオゾン発生器・電源装置（インバータ・操作盤等）が別設置となります。
コンパクトオゾン処理装置
下水処理用（消毒）、コンパクトオゾン下水処理装置／MOD型（オゾン注入率：5mg／ℓ、滞留時間：10分）
【50Hz 60Hz】
| 形名 | MOD-200 | MOD-500 | MOD-2500 | MOD-1000 | MOD-1500 | MOD-2000 | |
|---|---|---|---|---|---|---|---|
| 処理水量（m3／日） | 200 | 500 | 1,000 | 1,500 | 2,000 | 2,500 | |
| オゾン発生量（g／h） | 50 | 110 | 210 | 320 | 420 | 530 | |
| オゾン濃度（g／m3（N）） | 150 | ||||||
| オゾン注入率（mg／ℓ） | 5 | ||||||
| 実質滞留時間（分） | 10 | ||||||
| 冷却装置（注2）（分） | ユニット内設置 | 屋外設置 | |||||
| （屋外設置の場合）の寸法 | － | 350×1,000×1,000 | |||||
| 電源電圧 | 3Φ 200ボルト 50／60Hz（注1） | ||||||
| 電源容量 （キロボルトアンペア） |
5.5 | 9.0 | 17.5 | 19.0 | 22.0 | 25.5 | |
| 消費電力（注3） （キロワット） |
3.9 | 5.5 | 10.5 | 11.3 | 14.1 | 16.9 | |
| 製品質量／運転質量 （キログラム） |
2,400／4,000 | 3,900／8,200 | 5,200／12,500 | 12,000／24,000 | 12,000／27,000 | 16,000／37,000 | |
| 寸法 （注4） （ミリメートル） |
幅 | 3,000 | 4,150 | 5,500 | 6,300 | 6,300 | 6,400 |
| 奥行き | 2,000 | 2,100 | 2,100 | 3,200 | 4,000 | 4,200 | |
| 高さ | 2,150 | 2,150 | 2,100 | 2,550 | 2,550 | 2,550 | |
| [A] | [1,200] | [1,500] | [2,100] | [2,100] | [2,100] | 外形図及び寸法 は外形図（2）を 参照ください。 |
|
| [B] | [800] | [1,250] | [1,600] | [1,800] | [1,800] | ||
| [C] | [800] | [1,250] | [1,600] | [1,800] | [1,800] | ||
- 注1：ユニット内電源は統括制御盤に一括引込します。
- 注2：冷却装置はオゾン発生量300g／h以上の場合、ユニット外（屋外設置）となります。
- 注3：消費電力は装置全体を含みます。また運転条件などにより、変化する場合があります。
- 注4：装置寸法は今後、予告なく変更する場合があります。

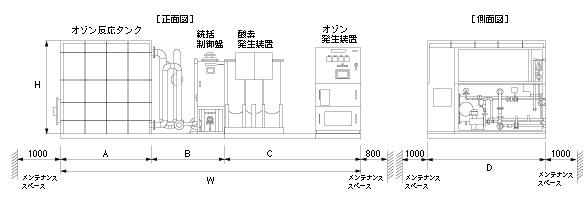

外形図
下水処理用（再利用）、コンパクトオゾン下水処理装置／MOR型（オゾン注入率：10mg／ℓ、滞留時間：10分）
【50Hz 60Hz】
| 形名 | MOR-200 | MOR-500 | MOR-2500 | MOR-1000 | MOR-1500 | MOR-2000 | |
|---|---|---|---|---|---|---|---|
| 処理水量（m3／日） | 200 | 500 | 1,000 | 1,500 | 2,000 | 2,500 | |
| オゾン発生量（g／h） | 90 | 210 | 420 | 630 | 840 | 1,050 | |
| オゾン濃度（g／m3（N）） | 150 | ||||||
| オゾン注入率（mg／ℓ） | 10 | ||||||
| 滞留時間（分） | 10 | ||||||
| 冷却装置（注2）（分） | ユニット内設置 | 屋外設置 | |||||
| （屋外設置の場合）の寸法 | － | 350×1,000×1,000 | 500×1,000×1,450 | ||||
| 電源電圧 | 3Φ 200ボルト 50／60Hz（注1） | ||||||
| 電源容量 （キロボルトアンペア） |
8.0 | 17.5 | 22.0 | 31.5 | 34.5 | 49.5 | |
| 消費電力（注3） （キロワット） |
5.0 | 10.5 | 14.1 | 20.8 | 23.4 | 30.5 | |
| 製品質量／運転質量 （キログラム） |
2,700／4,400 | 4,200／8,500 | 6,500／14,000 | 13,000／26,000 | 15,000／31,000 | 19,000／40,000 | |
| 寸法 （注4） （ミリメートル） |
幅 | 3,400 | 4,550 | 6,600 | 6,900 | 6,900 | 7,700 |
| 奥行き | 2,000 | 2,100 | 2,600 | 3,200 | 4,000 | 4,200 | |
| 高さ | 2,150 | 2,150 | 2,150 | 2,550 | 2,550 | 2,550 | |
| [A] | [1,200] | [1,500] | [2,000] | [2,100] | [2,100] | 外形図及び寸法 は外形図（2）を 参照ください。 |
|
| [B] | [800] | [1,250] | [1,600] | [1,800] | [1,800] | ||
| [C] | [1,400] | [1,800] | [3,000] | [3,000] | [3,000] | ||
- 注1：ユニット内電源は統括制御盤に一括引込します。
- 注2：冷却装置はオゾン発生量300g／h以上の場合、ユニット外（屋外設置）となります。
- 注3：消費電力は装置全体を含みます。また運転条件などにより、変化する場合があります。
- 注4：装置寸法は今後、予告なく変更する場合があります。
外形図

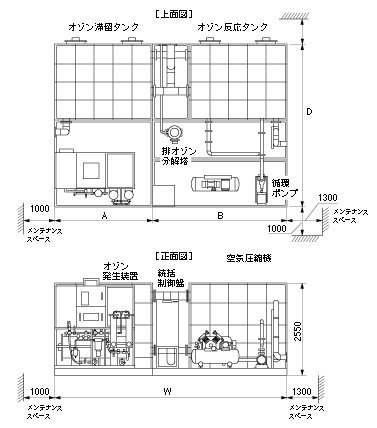

外形図（2）
| 形名 | MOD-2500 | MOR-2500 | |
|---|---|---|---|
| 寸法 | W（mm） | 6,400 | 7,700 |
| D（mm） | 4,200 | 4,200 | |
| A（mm） | 2,700 | 4,000 | |
| B（mm） | 3,700 | 3,700 | |
