三菱電機のオゾン発生装置（発生器）オゾナイザの製品詳細をご紹介します。
- ※空気原料大容量タイプ、酸素原料大容量タイプはオゾン発生器・電源装置（インバータ・操作盤等）が別設置となります。
酸素オゾナイザ
OSシリーズ
| 形名 | オゾン発生量 kg／h |
発生オゾン濃度 g／m3（N） |
オゾン化空気量 m3／h（N） |
冷却水量 ℓ／min |
|
|---|---|---|---|---|---|
| OS-250 （O2） | 0.25 | 150 | 1.67 | 6 | |
| OS-500 （O2） | 0.5 | 3.33 | 11 | ||
| OS-750 （O2） | 0.75 |
5.0 | 16 |
標準使用条件
- オゾン化酸素吐出圧力 0.07MPa （PSA 方式）
- 冷却水温度 15℃
OS-Aシリーズ
| 形名 | オゾン発生量 kg／h |
発生オゾン濃度 g／m3（N） |
オゾン化空気量 m3／h（N） |
冷却水量 ℓ／min |
|
|
|---|---|---|---|---|---|---|
| OS-A1000 | 1.0 | 150 | 6.8 | 26 | ||
| OS-A2000 | 2.0 | 14 | 52 | |||
| OS-A3000 | 3.0 | 20 | 118 | |||
| OS-A5000 | 5.0 | 34 | 149 | |||
| OS-A7000 | 7.0 | 47 | 206 | |||
| OS-A10k | 10.0 | 68 | 299 | |||
| OS-A15k | 15 | 101 | 478 | |||
| OS-A20k | 20 | 135 | 586 | |||
| OS-A25k | 25 | 169 | 735 |
|
||
| OS-A30k | 30 | 203 | 813 | |||
| OS-A35k | 35 | 236 | 919 | |||
| OS-A50k | 50 | 340 | 1,500 |
|
||
| OS-A75k | 75 | 510 | 2,250 | |||
| OS-A100k | 100 | 680 | 3,000 |
標準使用条件
- オゾン化酸素吐出圧力 0.08MPa
- 冷却水温度 15℃
- PSA酸素
注：下記の使用条件に対しても対応しますのでお問い合せください。
- ・オゾン化酸素吐出圧力 0.08 〜 0.2MPa
- ・発生オゾン濃度（高濃度領域） 180〜240g／m3（N）
- ・冷却水温度 5〜30℃
- ・液体酸素使用
- ・表記以外のオゾン発生量
OS-Aシリーズ（OS-A1000〜A35k）技術データ
OS-Aシリーズ システム構成図（例）

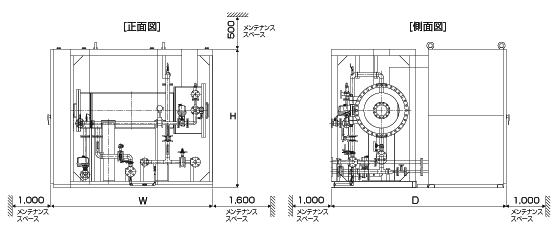

OS-Aシリーズ 外形図
外形寸法図一覧表
| 形名 | 据付寸法 | 運転質量 kg |
口径（A） | |||
|---|---|---|---|---|---|---|
| W（mm） | D（mm） | H（mm） | ガス（A） | 冷却水（A） | ||
| OS-A1000 | 2,100 | 1,500 | 1,950 | 1,700 | 10 | 20 |
| OS-A2000 | 1,550 | 2,000 | 15 | 32 | ||
| OS-A3000 | 2,200 | 1,850 | 2,600 | 20 | 50 | |
| OS-A5000 | 2,500 | 2,500 | 3,300 | 25 | ||
| OS-A7000 | 2,700 | 2,150 | 3,600 | |||
| OS-A10k | 4,000 | 2,750 | 6,600 | 32 | 65 | |
| OS-A15k | 2,950 | 7,200 | 40 | 80 | ||
| OS-A20k | 5,550 | 3,350 | 9,500 | 50 | ||
| OS-A25k | 3,550 | 2,300 | 10,000 | 100 | ||
| OS-A30k | 6,500 | 11,600 | ||||
| OS-A35k | 3,650 | 12,400 | 65 | |||
