三菱電機のオゾン発生装置（発生器）オゾナイザの製品詳細をご紹介します。
- ※空気原料大容量タイプ、酸素原料大容量タイプはオゾン発生器・電源装置（インバータ・操作盤等）が別設置となります。
脱臭装置
脱臭風量 24m3／min以下（コンパクト型）、脱臭風量3.5〜24m3／min（コンパクト型脱臭装置）
| 形名 | 脱臭 風量 m3／min |
脱臭 ファン 電動機 容量 キロ ワット |
オゾナイザ 定格オゾン 発生量 g／h |
総合 圧力損失 キロ パスカル |
総合 消費電力 キロ ワット |
装置電源 電圧 |
装置電源 容量 キロボルト アンペア |
脱臭 触媒量 リットル |
運転 質量 キロ グラム |
|---|---|---|---|---|---|---|---|---|---|
| MK-035-C | 3.5 | 0.4 | 2 | 0.98 | 0.7 | 3相 200ボルト 50／60Hz |
2 | 75 | 490 |
| MK-050-C | 5.0 | 100 | 550 | ||||||
| MK-075-C | 7.5 | 4 | 150 | 610 | |||||
| MK-110-C | 11 | 0.75 | 1.2 | 3 | 225 | 680 | |||
| MK-160-C | 16 | 6 | 325 | 770 | |||||
| MK-240-C | 24 | 1.5 | 1.9 | 4 | 500 | 920 |
| 外形寸法 | 主機器寸法（*） mm | 配置寸法 mm | ||||
|---|---|---|---|---|---|---|
| W | D | H | A | B | H | |
| MK-035-C | 2,000 | 1,400 | 1,700 | 3,200 | 3,600 | 3,500 |
| MK-050-C | 2,150 | 1,450 | 3,250 | 3,750 | ||
| MK-075-C | 2,300 | 3,900 | ||||
| MK-110-C | 2,480 | 4,080 | ||||
| MK-160-C | 2,550 | 4,150 | ||||
| MK-240-C | 2,800 | 1,500 | 3,300 | 4,400 | ||
（*）寸法はユニット型の寸法で設置スペース条件に応じて別途設計可能です。

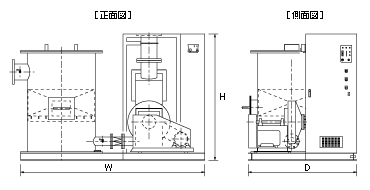

外形図
設置図（例）
脱臭風量 50m3／min以下（個別設置型）、脱臭風量30〜50m3／min（上向流式脱臭装置）
| 形名 | 脱臭 風量 m3／min |
脱臭 ファン 電動機 容量 キロ ワット |
オゾナイザ 定格オゾン 発生量 g／h |
総合 圧力損失 キロ パスカル |
総合 消費電力 キロ ワット |
装置電源 電圧 |
装置電源 容量 キロボルト アンペア |
脱臭 触媒量 リットル |
運転 質量 キロ グラム |
|---|---|---|---|---|---|---|---|---|---|
| MKB-30-A | 30 | 1.5 | 7 | 0.98 | 2.3 | 3相 200ボルト 50／60Hz |
4.5 | 600 | 1,000 |
| MKB-40-A | 40 | 2.2 | 10 | 2.7 | 5.5 | 800 | 1,180 | ||
| MKB-50-A | 50 | 12 | 3.6 | 1,000 | 1,350 | ||||
| MKB-60-A | 60 | 14 | 3.7 | 6 | 1,200 | 1,600 | |||
| MKB-70-A | 70 | 3.7 | 17 | 5.5 | 8 | 1,400 | 1,800 |
| 外形寸法 | 主機器寸法（*） mm | 配置寸法 mm | ||||
|---|---|---|---|---|---|---|
| W | D | H | A | B | H | |
| MKB-30-A | 1,800 | 2,900 | 1,700 | 3,800 | 5,400 | 3,500 |
| MKB-40-A | 3,300 | 5,800 | ||||
| MKB-50-A | 3,600 | 4,300 | 5,600 | |||
| MKB-60-A | 1,900 | 3,900 | 4,900 | 6,100 | ||
| MKB-70-A | 2,000 | 4,000 | 2,000 | 4,700 | 6,200 | 4,000 |
（*）寸法はユニット型の寸法で設置スペース条件に応じて別途設計可能です。

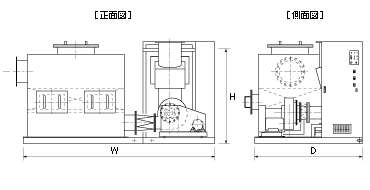

外形図
設置図（例）
脱臭風量 50m3／min以上（個別設置型）、脱臭風量100〜500m3／min（水平流式脱臭装置）
| 形名 | 脱臭 風量 m3／min |
脱臭 ファン 電動機 容量 キロ ワット |
オゾナイザ 定格オゾン 発生量 g／h |
総合 圧力損失 キロ パスカル |
総合 消費電力 キロ ワット |
装置電源 電圧 |
装置電源 容量 キロボルト アンペア |
脱臭 触媒量 リットル |
運転 質量 キロ グラム |
|---|---|---|---|---|---|---|---|---|---|
| MKY-100 | 100 | 5.5 | 25 | 0.98 | 5.4 | 3相 200ボルト 50／60Hz |
11.0 | 2,000 | 2,200 |
| MKY-150 | 150 | 50 | 7.5 | 12.0 | 3,000 | 3,000 | |||
| MKY-200 | 200 | 7.5 | 8.8 | 14.5 | 4,000 | 3,800 | |||
| MKY-300 | 300 | 11 | 75 | 12.5 | 21.0 | 6,000 | 5,400 | ||
| MKY-400 | 400 | 100 | 18.4 | 23.0 | 8,000 | 7,000 | |||
| MKY-500 | 500 | 18.5 | 150 | 21.7 | 37.5 | 10,000 | 8,600 |
| 外形寸法 | 主要機器寸法 W×D×H mm | 配置寸法 mm | ||||
|---|---|---|---|---|---|---|
| 脱臭塔（*） | オゾナイザ | 脱臭ファン | A | B | H（**） | |
| MKY-100 | 2,000×2,000×2,750 | 550×550×1,600 | 1,050×850×800 | 7,000 | 5,100 | 2,750 |
| MKY-150 | 2,800×2,000×2,750 | 700×650×1,600 | 1,350×1,000×1,100 | 7,900 | 5,200 | |
| MKY-200 | 3,600×2,000×2,750 | 1,550×1,350×1,300 | 8,700 | |||
| MKY-300 | 5,200×2,000×2,950 | 900×650×1,600 | 1,700×1,600×1,600 | 9,200 | 7,000 | 2,950 |
| MKY-400 | 6,800×2,000×3,250 | 950×700×1,600 | 2,100×1,900×2,000 | 9,000 | ||
| MKY-500 | 8,400×2,000×3,250 | 1,050×800×1,600 | 11,000 | |||
- （*） 脱臭塔の寸法は設置場所に応じて設計検討可能です。
- （**）高さ寸法は装置高さでメンテナンス用ステージ手すりは除きます。
（屋内設置の場合メンテナンススペースは1.8メートルを考慮ください。）

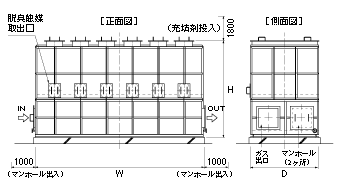

脱臭塔外形図
設置（例）
