主要諸元・システム構成
主要諸元表
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| データ取得距離 | 200m～2,600m | 大気条件や測定パラメータに依存 | |
| 距離分解能 | 100m,300m | 100mと300m（要求により200mも可）のデータを同時に配信 | |
| 水蒸気 | 計測高度 | 900m | U.S.標準大気モデル（1976） 後方散乱係数β=2 x 10-7[sr-1m-1]相当 |
| 計測範囲 | 0～60g/m3 | 気温45℃／湿度95%RH | |
| 計測精度 | <±3g/m3 | 雲のない標準大気条件にて、データ選別後の標準偏差値、高度や気象条件に依存するため、各計測データに信頼度（誤差値）をつけて出力 | |
| データ積算時間 | 10分 | 1分積算、10分積算のデータを同時に出力 | |
| データ更新時間 | 1分 | 10分の積算値は1分ごとに移動平均して配信 | |
| 風 | 計測高度 | 1,500m | U.S.標準大気モデル（1976） |
| 視線風速計測範囲 | -19～+19m/s（天頂角 ±11.2°） | 視線方向、水平風換算で±100m/s相当 | |
| 計測精度 | <±0.37m/s | 視線方向、周波数分解能相当 | |
| データ積算時間 | 1分, 10分 | 1分積算、10分積算のデータを同時に出力 | |
| データ更新時間 | 1分 | 10分の積算値は1分ごとに移動平均して配信 | |
| レーザ波長 | 1,531nm | ||
| 視線方向 | 東西南北（天頂角 11.2±0.5°） | 4方向固定 | |
| 出力データ | 水蒸気の高度分布、データ信頼度、風ベクトルの高度分布、スペクトル幅 | ||
| 動作温度 | -30~45℃ | 直射日光入射時の筐体内部温度60℃以下 | |
| 保管温度 | -30~60℃ | 筐体内部温度 | |
| サイズ／重量 | サイズ／重量：100cm ×100cm × 110cm（W×D×H）／約250kg（本体のみ） | 突起部除く | |
| 消費電力 | 1.5kW以下 | ヒータ動作時 約1.1kW／通常動作時 約0.2kW | |

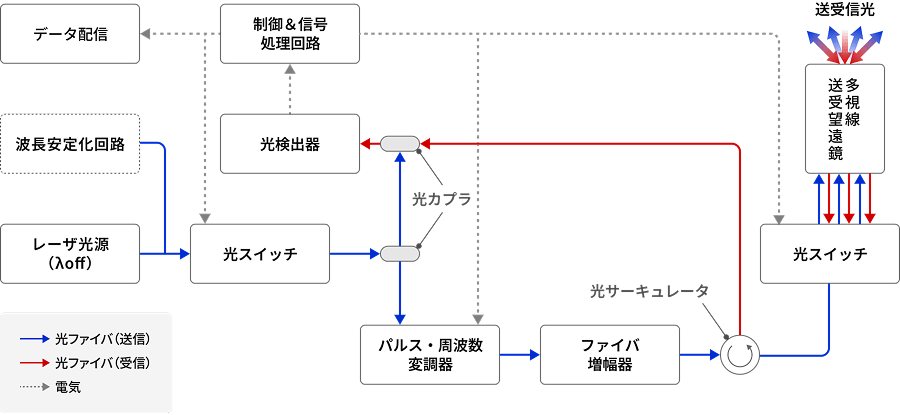

システム構成図
