SLIMDIP

ローコストインバータに最適な小容量パッケージ

多機能・高性能化しているエアコンや洗濯機、冷蔵庫などの家電製品のインバーター基板の設計簡素化と小型化に貢献します。

<主な特長>

  • RC-IGBT※1の搭載により、超小型DIPIPMシリーズに比べ外形サイズを約30%低減
  • 最大ケース温度TCを100°Cから115°Cに拡大し、使用可能温度範囲を拡大することによりシステム設計の自由度を向上
  • P側駆動電源のGND端子を追加し、基板のパターン設計効率を向上
  • 温度保護機能としてVot※2とOT※3保護の両方を搭載
  • 大容量のSLIMDIP-Zのラインアップ追加で、シリーズ適用範囲を大幅に拡大
  • ※1:Reverse Conducting IGBT
  • ※2:Vot: Analog Temperature Output
  • ※3:OT: Over Temperature protection
DIPIPM、SOPIPM、SLIMDIP、DIPIPM+、DIPPFC、CSTBTは三菱電機株式会社の商標です

主な用途

  • エアコン
  • 洗濯機・洗濯乾燥機
  • ファン
  • 小容量インバータ―
  • 小容量サーボ
  • ポンプ

ラインアップ

VCES=600V

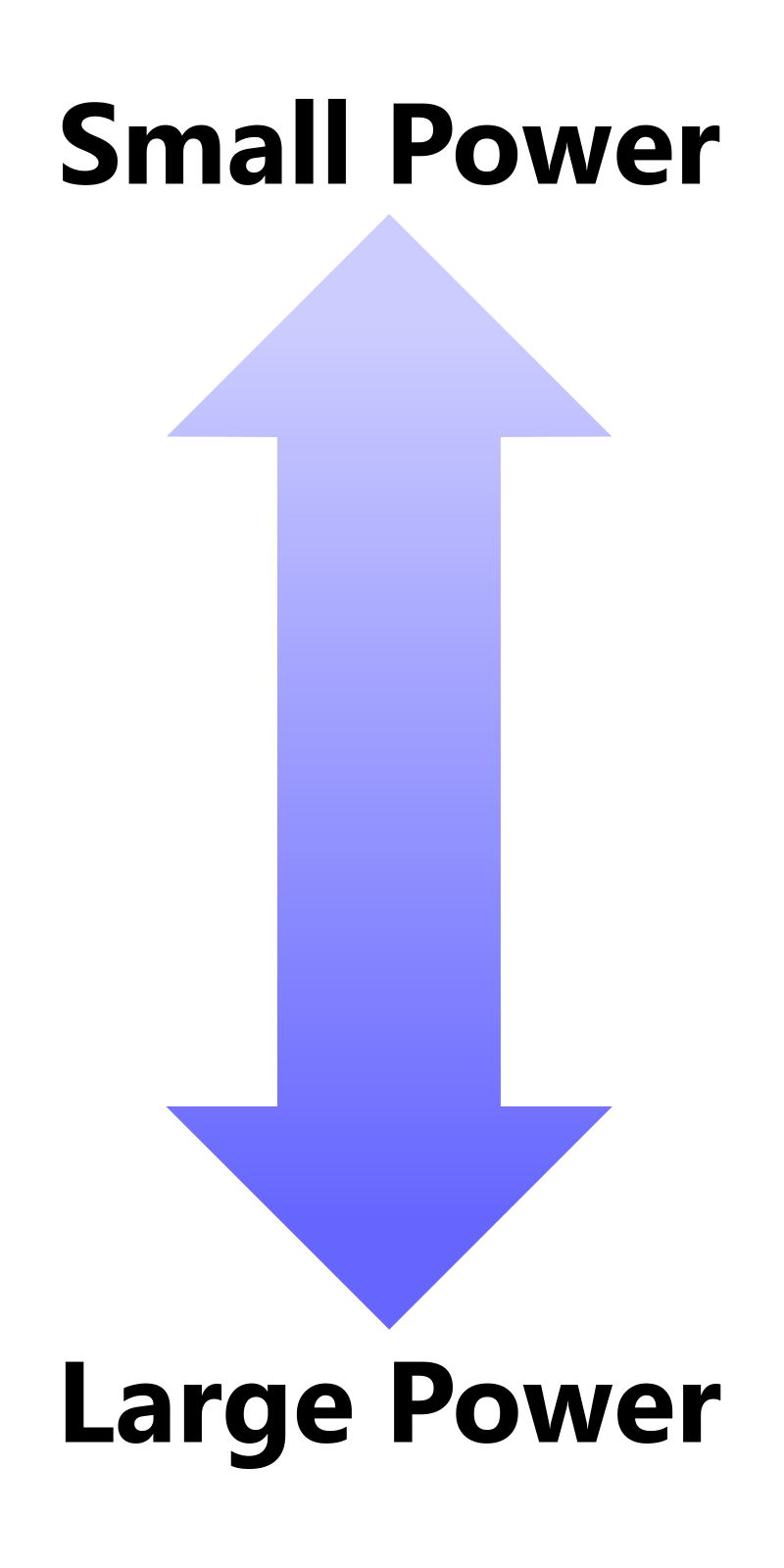

負荷容量形名用途
冷蔵庫、ファンモーターなど
ファンモーター、洗濯機など
エアコンなど
洗濯機、ファンモーターなど
エアコンなど
エアコンなど
