High Voltage SiC
鉄道車両の駆動システムや直流送電などの電力関連システムの、インバーターなどの電力変換装置のさらなる省エネ化・小型化・高効率化を貢献にする SiC パワー半導体をラインアップしています。当社の SiC パワー半導体モジュールは、2010 年に製品化して以来、国内外の電力変換装置にて広くご採用頂いております。
特長
- 大幅な電力損失の低減によりインバーターの高出力・高効率化に貢献
- SiCの性能を最大限に引き出す低インダクタンスパッケージ
- 鉄道用途に適した高信頼性設計で、インバーターシステムの高信頼性に寄与
主な用途
- 鉄道車両
- 電力応用
- 電源・UPS
- モーションコントロール

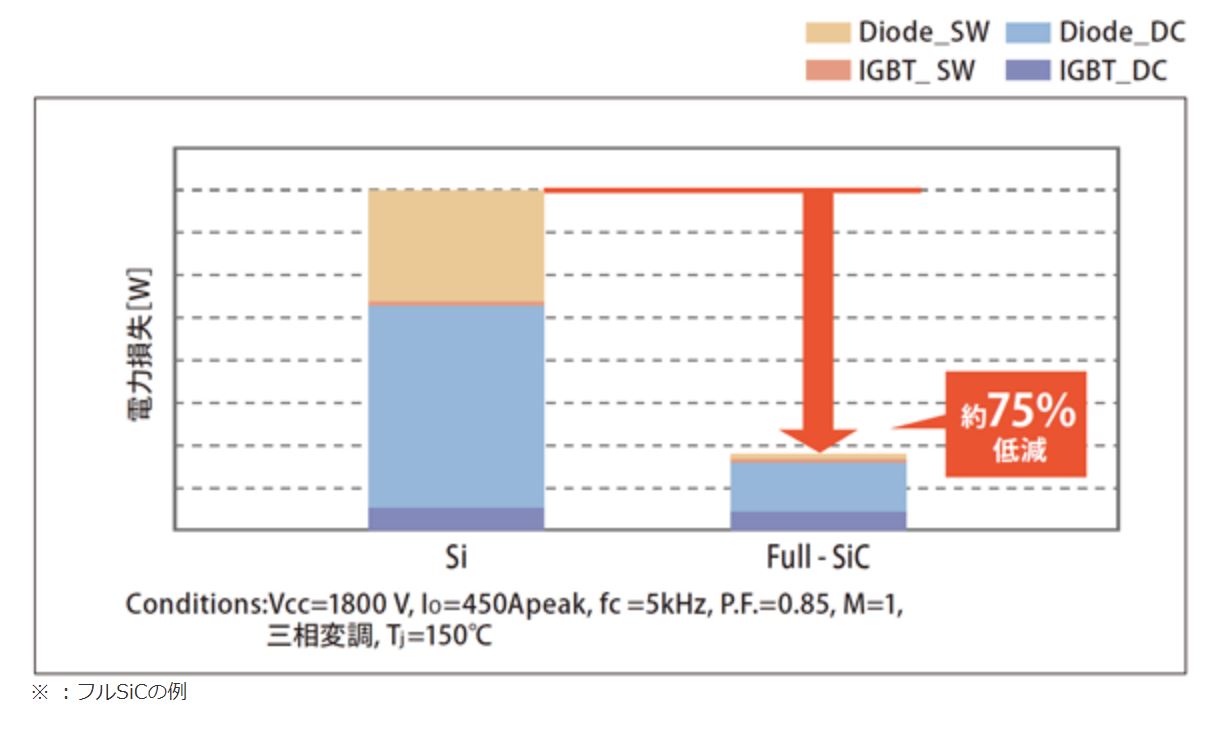

電力損失比較
内部等価回路
ラインアップ

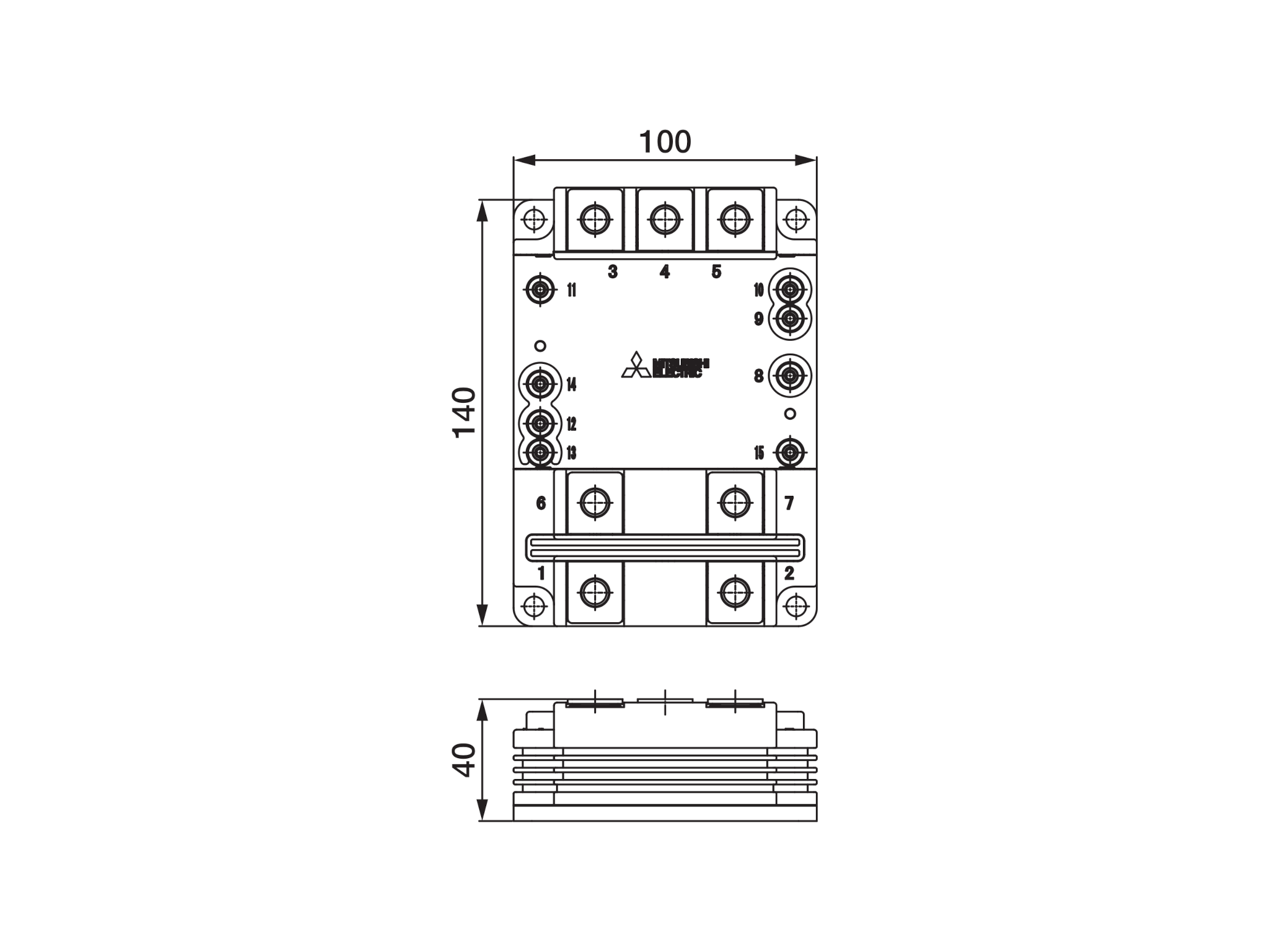

LV100タイプ：Viso＝6kVrms
| 種類 | 定格電圧(V) | 定格電流(A) | 形名 | 回路構成 | 外形サイズ(mm) | 外形写真 |
|---|---|---|---|---|---|---|
| Full SiC | 3300 | 185 |  | |||
| 375 | ||||||
| 750 | ||||||
| 800 | ||||||
| Hybrid SiC | 600 |
※1：輸出貿易管理令別表第 1 の対象項番 2 項（41）3 に該当する製品

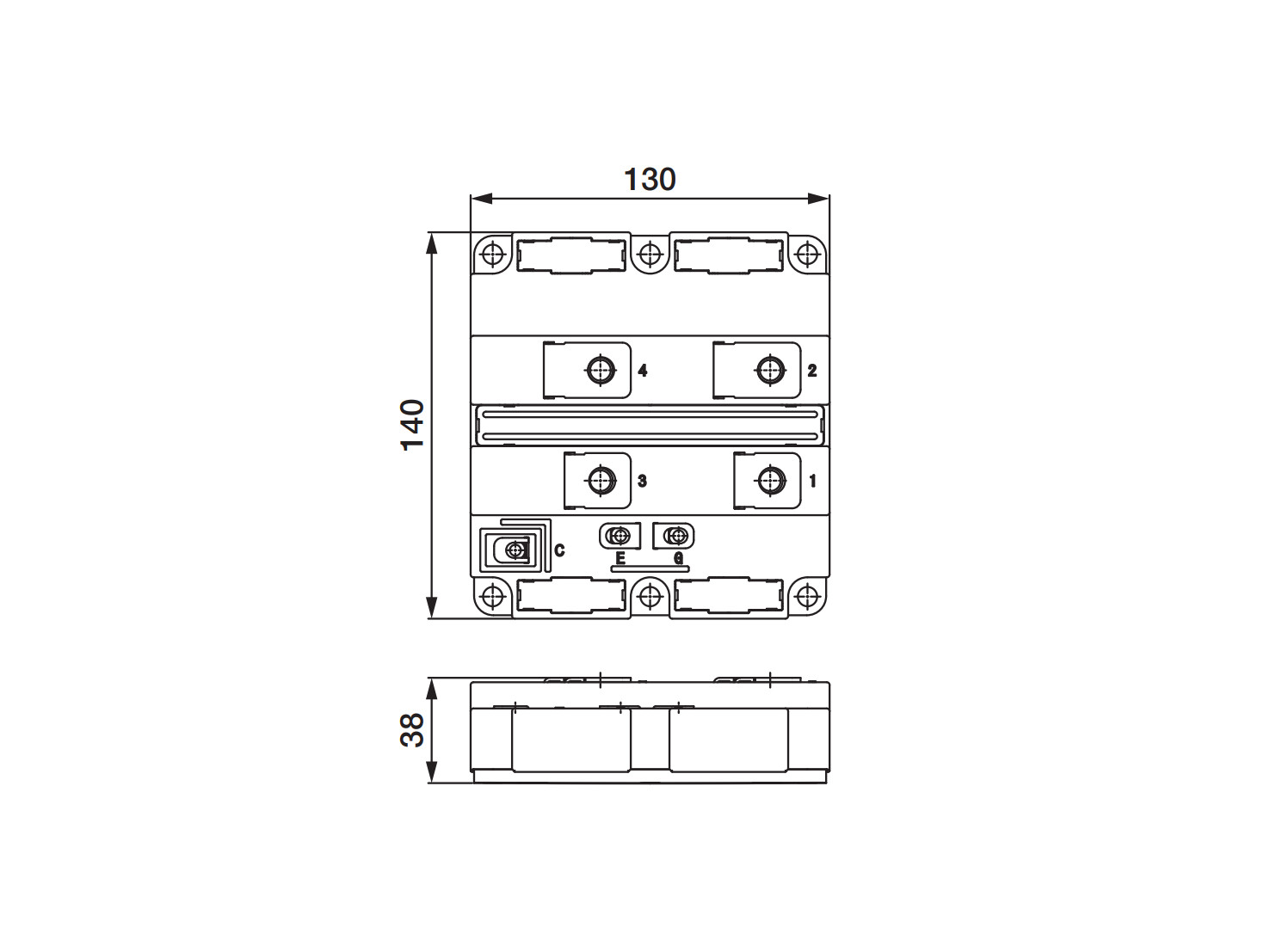

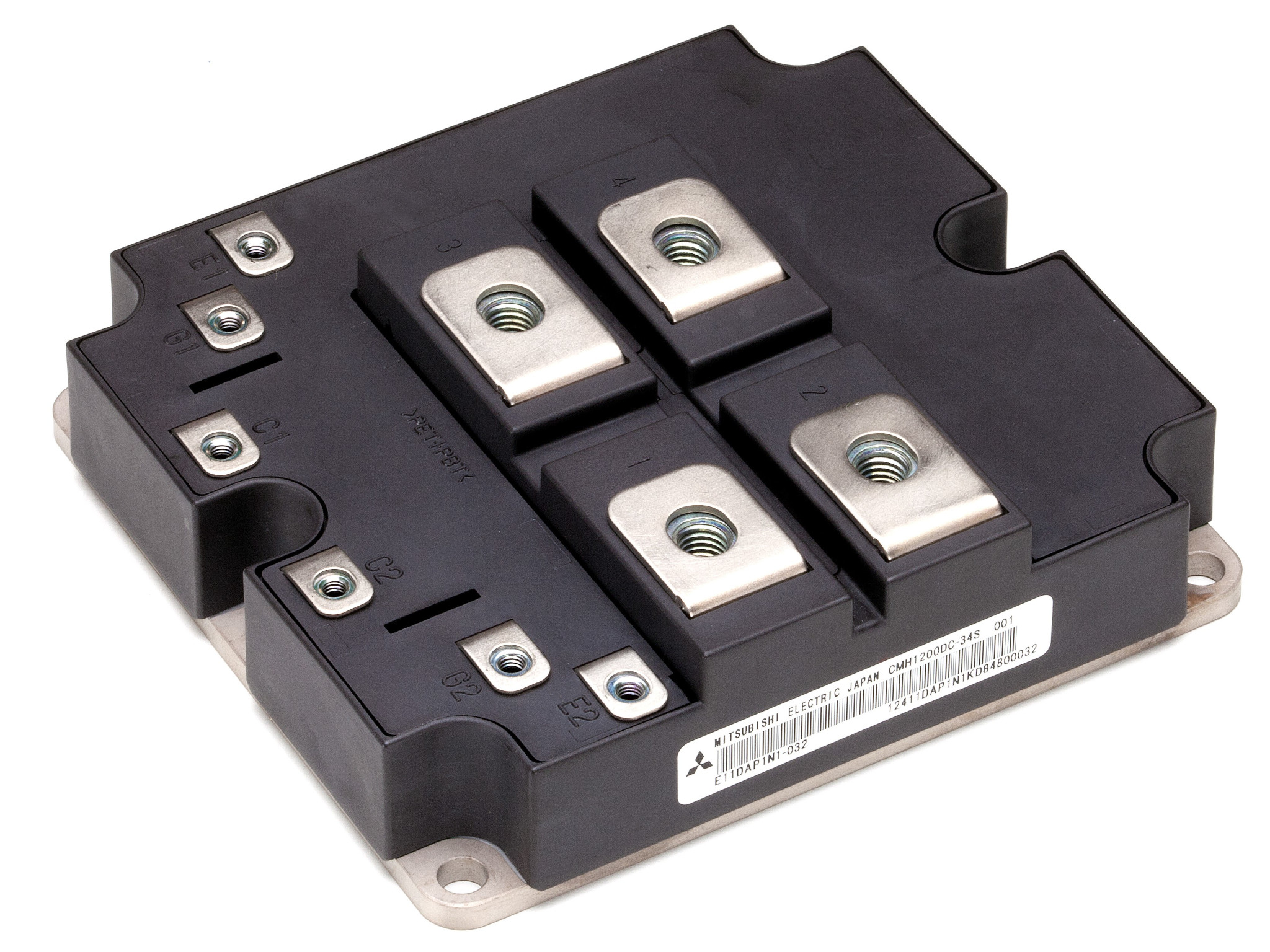

stdタイプ：Viso＝6kVrms
| 種類 | 定格電圧(V) | 定格電流(A) | 形名 | 回路構成 | 外形サイズ(mm) | 外形写真 |
|---|---|---|---|---|---|---|
| Hybrid SiC | 1700 | 1200 |  |
