中容量

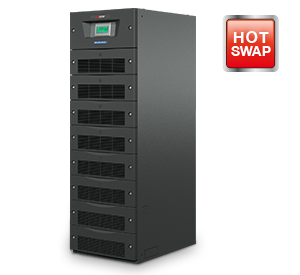

MELUPS 2133C
容量拡張・冗長構成が自在なフレキシブルUPS
- パワーモジュール方式による豊富な拡張性。
- 容量アップグレード・モジュール冗長に対応。
- パワーモジュール／バイパスモジュール主回路部品全てのホットスワップ機能を実現。
- 長寿命部品の採用で省メンテナンス化を実現。
- 7.5〜50kVA
- 単機
- 入力：三相
- 出力：三相
機能概要
外形図（参考）
| 容量（kVA） | 7.5/10/15/20/30/40/50kVA | |
|---|---|---|
| 入力 | 三相3線 200/210/220V | |
| 出力 | 三相3線 200/210/220V | |
| 運転方式 | 常時インバータ方式 | |
| インバータ方式 | IGBTによるPWM式 | |
| コンバータ方式 | IGBTによるPWM式 | |
| 蓄電池 | 7.5～20kVA：UPS内蔵（10分間） 30～50kVA：別盤 |
|
| 外形寸法、重量 | 7.5～10kVA | W500mm-D725mm-H1550mm、280kg |
| 15～20kVA | W500mm-D725mm-H1550mm、400kg | |
| 30kVA | W500mm-D725mm-H1550mm、210kg | |
| 40kVA | W500mm-D725mm-H1550mm、230kg | |
| 50kVA | W500mm-D725mm-H1550mm、250kg | |
