大容量
MELUPS 9800E
標準仕様 100〜1000kVA
| 定格出力容量（kVA） | 100 | 160 | 200 | 300 | 400 | 500 | 750 | 1000 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 交流入力 | 相数 | 三相3線 | ||||||||
| 定格電圧 | 415、420V、440V（440Vは60Hzのみ） | |||||||||
| 電圧変動範囲 | ±10％ | |||||||||
| 定格周波数 | 50 または 60Hz | |||||||||
| 周波数変動範囲 | ±5％ | |||||||||
| 交流出力 | 相数 | 三相3線 | ||||||||
| 定格電圧 | 415、420V、440V（440Vは60Hzのみ） | |||||||||
| 電圧精度 | ±1.0％（0〜100％負荷にて） | |||||||||
| 定格周波数 | 50 または 60Hz | |||||||||
| 周波数精度 | ±0.01％以下（バイパス非同期運転時） | |||||||||
| 定格負荷力率 | 0.9（遅れ）（0.95（遅れ）、1.0（1000kVAを除く）も選択可 | |||||||||
| 電圧波形歪率 | 2％以下（線形負荷時） 5％以下（100％整流器負荷時） |
|||||||||
| 過渡電圧変動率 | ±2％以下（負荷急変0⇔100％にて） ±1％以下（停電または復電時） ±5％以下（出力切換（バイパス⇒インバータ）時・入出力定格時） ±5％以下（並列投入または解列時） |
|||||||||
| 過渡変動整定時間 | 20msec以下 | |||||||||
| 電圧不平衡比 | ±1％以下（負荷不平衡比100％にて） | |||||||||
| インバータ過電流耐量 | 125％ 10分 150％ 1分 200％ 2秒 |
125％ 10分 150％ 1分 |
||||||||
| 蓄電池 | 別置 | |||||||||
| UPS本体外形 | W（mm） | 900 | 1,500 | 3,200 | ||||||
| D（mm） | 910 | 910 | 1,010 | |||||||
| H（mm） | 1,950 | 1,950 | 2,350 | |||||||
| 質量（kg） | 870 | 1,520 | 3,220 | |||||||
システム構成例

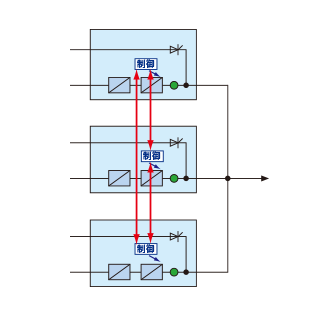

例1 並列運転・個別切換方式

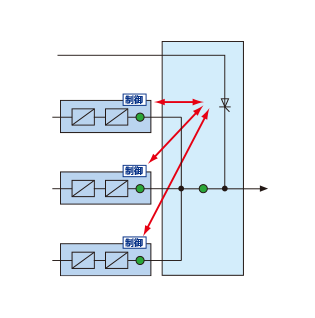

例2 並列運転・一括切換方式

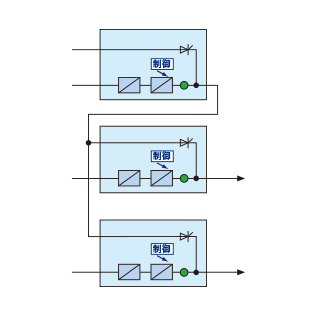

例3 待機冗長運転方式

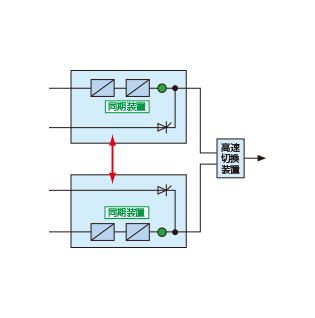

例4 システム冗長2系統切換方式
