三菱無停電電源装置[UPS]

大容量

MPC方式低圧瞬低補償装置

標準仕様

MPC方式低圧瞬低補償装置（100〜500kVA）

MPC-E4
定格出力容量（kVA） 100 150 200 300 400 500
交流入力 相数 三相3線
定格電圧 415、420、440V（440Vは60Hzのみ）
電圧変動範囲 ±10％
定格周波数 50　または　60Hz
周波数変動範囲 ±5％
給電状態 双方向コンバータ給電時
交流出力 相数 三相3線
定格電圧 415、420、440V（440Vは60Hzのみ）
電圧精度 ±2％以内（0〜100％負荷にて）
定格周波数 50　または　60Hz
周波数精度 ±5％以下
定格負荷力率 0.8（遅れ）（0.85（遅れ）～1.0も選択可）
電圧波形歪率 3％以下（線形負荷時）
5％以下（100％整流器負荷時）
電圧不平衡比 ±5％以下（負荷急変0⇔100％にて）
過渡変動整定時間 50msec以下
切換時間 停電時切換時間 2msec以下
復電時切換時間 無瞬断
蓄電エネルギー（蓄電池またはEDLC） 別置
外形
（蓄電池除く）		 W（mm） 1,000 1,450
D（mm） 910 910
H（mm） 1,950 1,950
質量（kg） 950 1,500

MPC方式低圧瞬低補償装置（50〜250kVA）

MPC-E2
定格出力容量（kVA） 50 75 100 150 200 250
交流入力 相数 三相3線
定格電圧 200V、210V
電圧変動範囲 ±10％
定格周波数 50　または　60Hz
周波数変動範囲 ±5％
給電状態 双方向コンバータ給電時
交流出力 相数 三相3線
定格電圧 200、210V
電圧精度 ±2％以内（0〜100％負荷にて）
定格周波数 50　または　60Hz
周波数精度 ±5％以下
定格負荷力率 0.8（遅れ）（0.85（遅れ）～1.0も選択可）
電圧波形歪率 3％以下（線形負荷時）
5％以下（100％整流器負荷時）
電圧不平衡比 ±2％以下（負荷不平衡比100％にて）
過渡変動整定時間 50msec以下
切換時間 停電時切換時間 2msec以下
復電時切換時間 無瞬断
蓄電エネルギー（蓄電池またはEDLC） 別置
外形
（蓄電池除く）		 W（mm） 1,000 1,450
D（mm） 910 910
H（mm） 1,950 1,950
質量（kg） 830 1,250

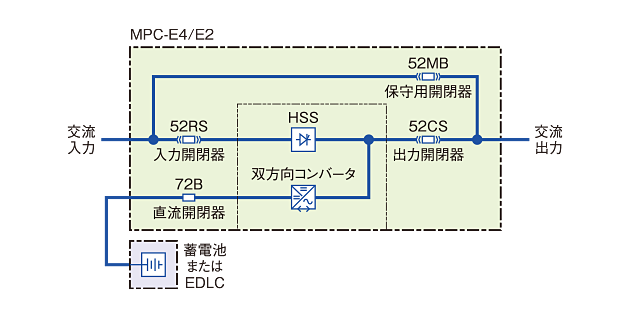

システム構成例
