MPC方式高圧瞬低補償装置

標準仕様

MPC方式高圧瞬低補償装置（MPC-Mシリーズ）

定格出力容量（MVA）^※1			0.5	0.75	1	1.5	2	3	4	5	6	8	10	12
交流入力		相数	三相3線
		定格電圧	6,600V　または　3,300V
		電圧変動範囲	±10％
		定格周波数	50　または　60Hz
		周波数変動範囲	±5％
		給電状態	双方向コンバータ給電時
	交流出力	相数	三相3線
		定格電圧	6,600V　または　3,300V
		電圧精度	±5％以内
		定格周波数	50　または　60Hz
		定格負荷力率	0.8（遅れ）（0.85、0.9（遅れ）も選択可）
		電圧波形歪率	3％以下（線形負荷時）
		電圧不平衡比	±5％以下（負荷不平衡比30％にて）
		過渡変動整定時間	50msec以下
切換時間		停電時切換時間	5msec
切換時間		復電時切換時間	無瞬断
蓄電エネルギー（蓄電池またはEDLC）			別置
外形※2 （蓄電エネルギー部除く）		W（mm）	8,200	8,200	8,200	8,200	8,400	12,300	12,700	16,100		20,400	23,800	28,100
		D（mm）	2,400	2,400	2,400	2,400	2,400	2,400	2,400	2,400		2,400	2,400	2,400
		H（mm）	2,350	2,350	2,350	2,350	2,350	2,350	2,350	2,350		2,350	2,350	2,350
		質量（kg）	14,500	14,900	15,300	15,900	16,800	24,900	26,700	35,400		45,100	53,800	63,500

MPC方式高圧瞬低補償装置（MPC-Cシリーズ）

			MPC-C3シリーズ			MPC-C6シリーズ
定格出力容量（MVA）^※1			1	2	3	4	5	6
交流入力		相数	三相3線
		定格電圧	6,600V　または　3,300V
		電圧変動範囲	±10％
		定格周波数	50　または　60Hz
		周波数変動範囲	±5％
		給電状態	双方向コンバータ給電時
	交流出力	相数	三相3線
		定格電圧	6,600V　または　3,300V
		電圧精度	±5％以内
		定格周波数	50　または　60Hz
		定格負荷力率	0.8（遅れ）（0.85（遅れ）～1.0も選択可）
		電圧波形歪率	3％以下（線形負荷時）
		電圧不平衡比	±5％以下（負荷不平衡比30％にて）
		過渡変動整定時間	50msec以下
切換時間		停電時切換時間	1msec
切換時間		復電時切換時間	無瞬断
蓄電エネルギー（蓄電池またはEDLC）			別置
外形※2 （蓄電エネルギー部除く）		W（mm）	4,800	4,800	4,800	10,000	10,000
		D（mm）	2,400	2,400	2,400	2,400	2,400
		H（mm）	2,350	2,350	2,350	2,350	2,350
		質量（kg）	10,800	12,000	12,100	26,500	26,700

※16,600Vの場合。3,300Vの場合は、MPC-Mシリーズは6MVAまで、MPC-Cシリーズでは3MVAまでとなります。
※2電気二重層キャパシタ（EDLC）、屋内盤の場合。

システム構成例

機械式高速スイッチタイプ

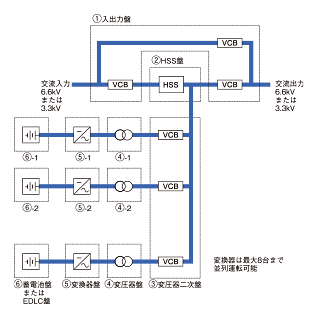

MPC-Mシリーズのシステム構成（並列運転）

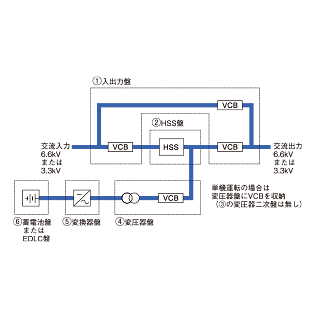

MPC-Mシリーズのシステム構成（単機運転）

ハイブリッド（半導体＋機械）式高速スイッチタイプ

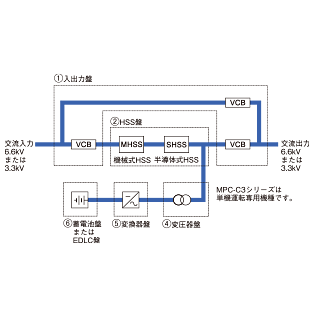

MPC-C3シリーズのシステム構成（単機運転専用）

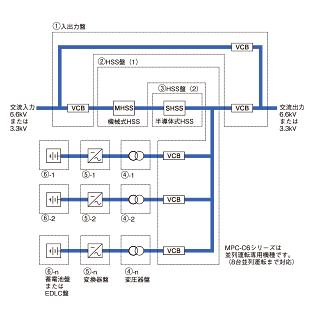

MPC-C6シリーズのシステム構成（並列運転専用）
