大容量
MELUPS 9900S
標準仕様 500kVA
| 定格出力容量（kVA） | 500 | |
|---|---|---|
| 交流入力 | 相数 | 三相3線 |
| 定格電圧 | 415、420V（オプション：440V 60Hzのみ） | |
| 電圧変動範囲 | ±10％ | |
| 定格周波数 | 50 または 60Hz | |
| 周波数変動範囲 | ±5％ | |
| 交流出力 | 相数 | 三相3線 |
| 定格電圧 | 415、420V（オプション：440V 60Hzのみ） | |
| 電圧精度 | ±1.0％（0〜100％負荷にて） | |
| 定格周波数 | 50 または 60Hz | |
| 周波数精度 | ±0.01％以下（バイパス非同期運転時） | |
| 定格負荷力率 | 0.9（遅れ）（1.0も選択可） | |
| 電圧波形歪率 | 2％以下（線形負荷時） 5％以下（100％整流器負荷時） |
|
| 過渡電圧変動率 | ±2％以下（負荷急変0⇔100％にて） ±1％以下（停電または復電時） ±5％以下（出力切換（バイパス⇒インバータ）時・入出力定格時） ±5％以下（並列投入または解列時） |
|
| 過渡変動整定時間 | 20msec以下 | |
| 電圧不平衡比 | ±1％以下（負荷不平衡比100％にて） | |
| インバータ過電流耐量 | 110％ 10分 125％ 1分 150％ 10秒 |
|
| 蓄電池 | 別置 | |
| UPS本体外形 | W（mm） | 1,200 |
| D（mm） | 910 | |
| H（mm） | 1,950 | |
| 質量（kg） | 1,240 | |
システム構成例

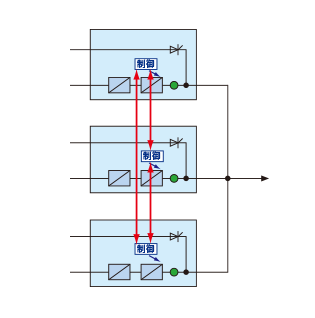

例1 並列運転・個別切換方式

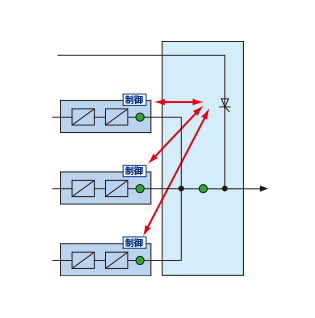

例2 並列運転・一括切換方式

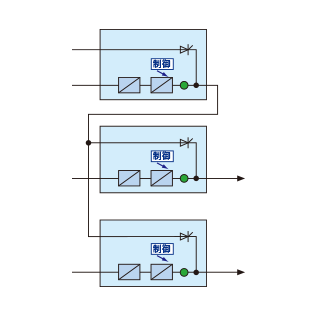

例3 待機冗長運転方式

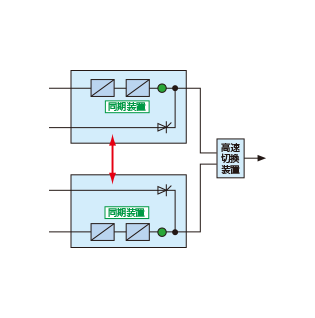

例3 システム冗長2系統切換方式
