評価基板
DIPIPM評価基板一覧
DIPIPMには、各種評価用基板が用意されています。 ご要求に応じて、評価基板の使用説明書、使用部品一覧表、パターン図、ガーバーデータも提供できますので、評価用としてのみならず、DIPIPMを用いたインバーター基板設計の参考にしていだたくこともできます。 各評価基板のご用命は三菱電機の代理店若しくは三菱電機の本社・支社窓口までお願いします。
| DIPIPMシリーズ名 | 評価基板形名 | 外観 | サイズ : 縦×横×高さ(mm) | 特長 |
|---|---|---|---|---|

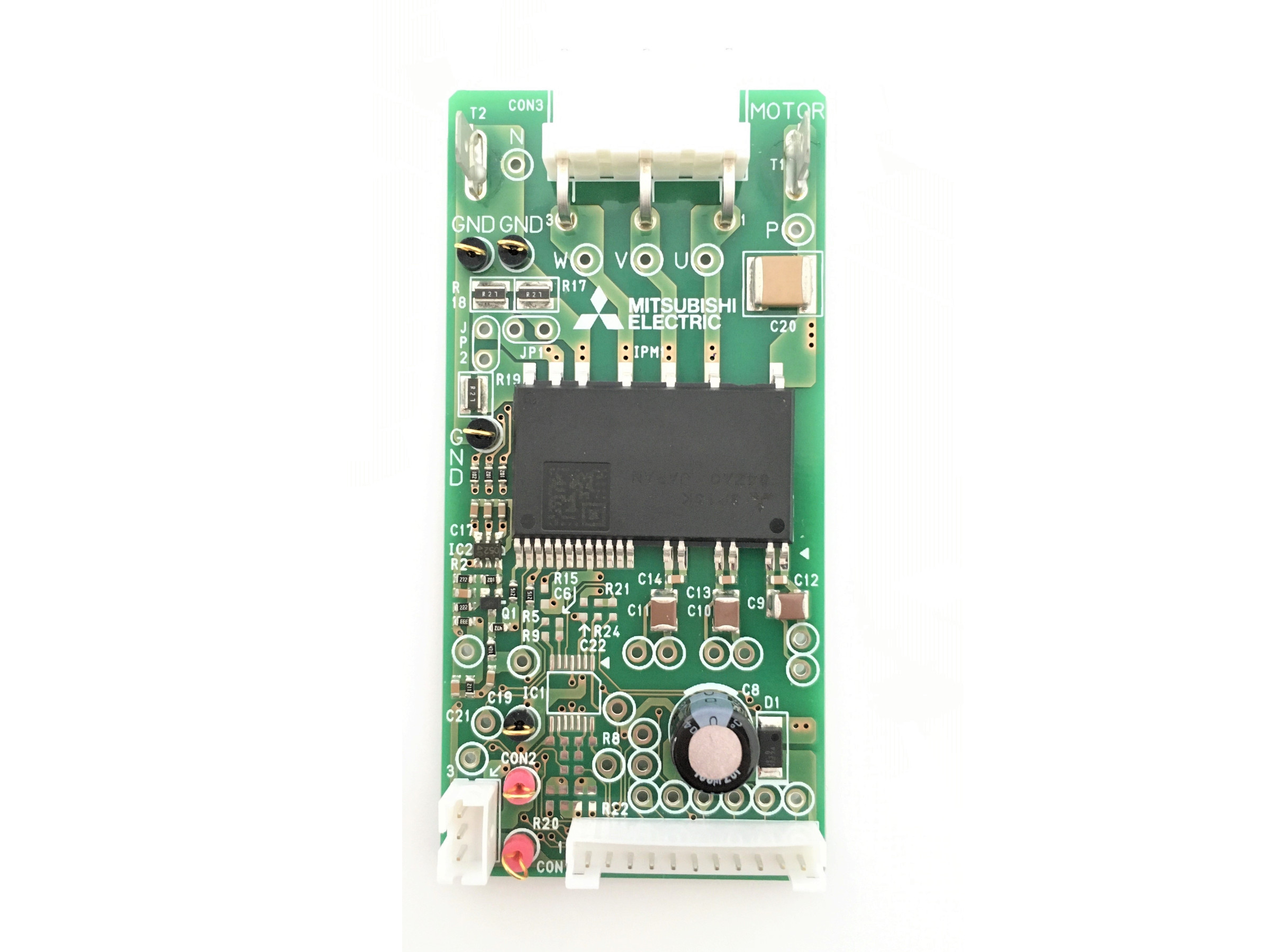

| SOPIPM | EVA18-SOP |
|
80 × 38 × 13.5 | 短絡保護機能搭載。下アーム電流値読取り(OPAmp増幅)回路用パターン有。 |

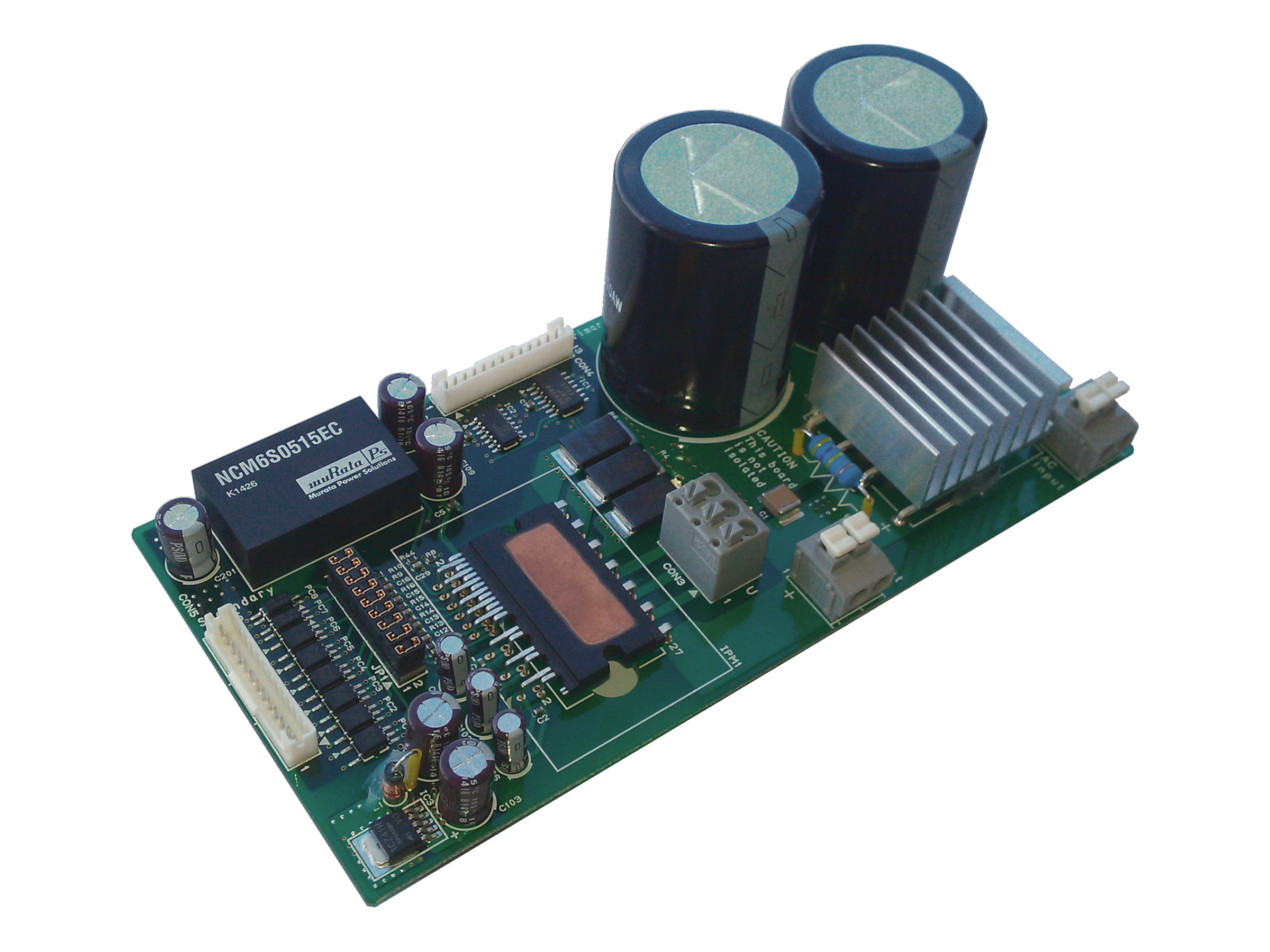

| SLIMDIP | EVA01-SLIM |
|
160 × 80 × 55 | 単相ダイオードブリッジ、平滑コンデンサ、DC-DCコンバーター、PWM絶縁用フォトカプラを搭載。 |

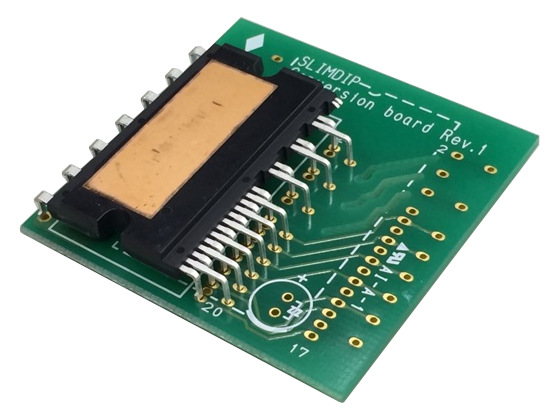

| EVA08-SLIM0 |
|
40 × 45 × 1.6 | SLIMDIPをユーザーの超小型DIPIPM搭載基板に実装・評価するための変換基板。 | |

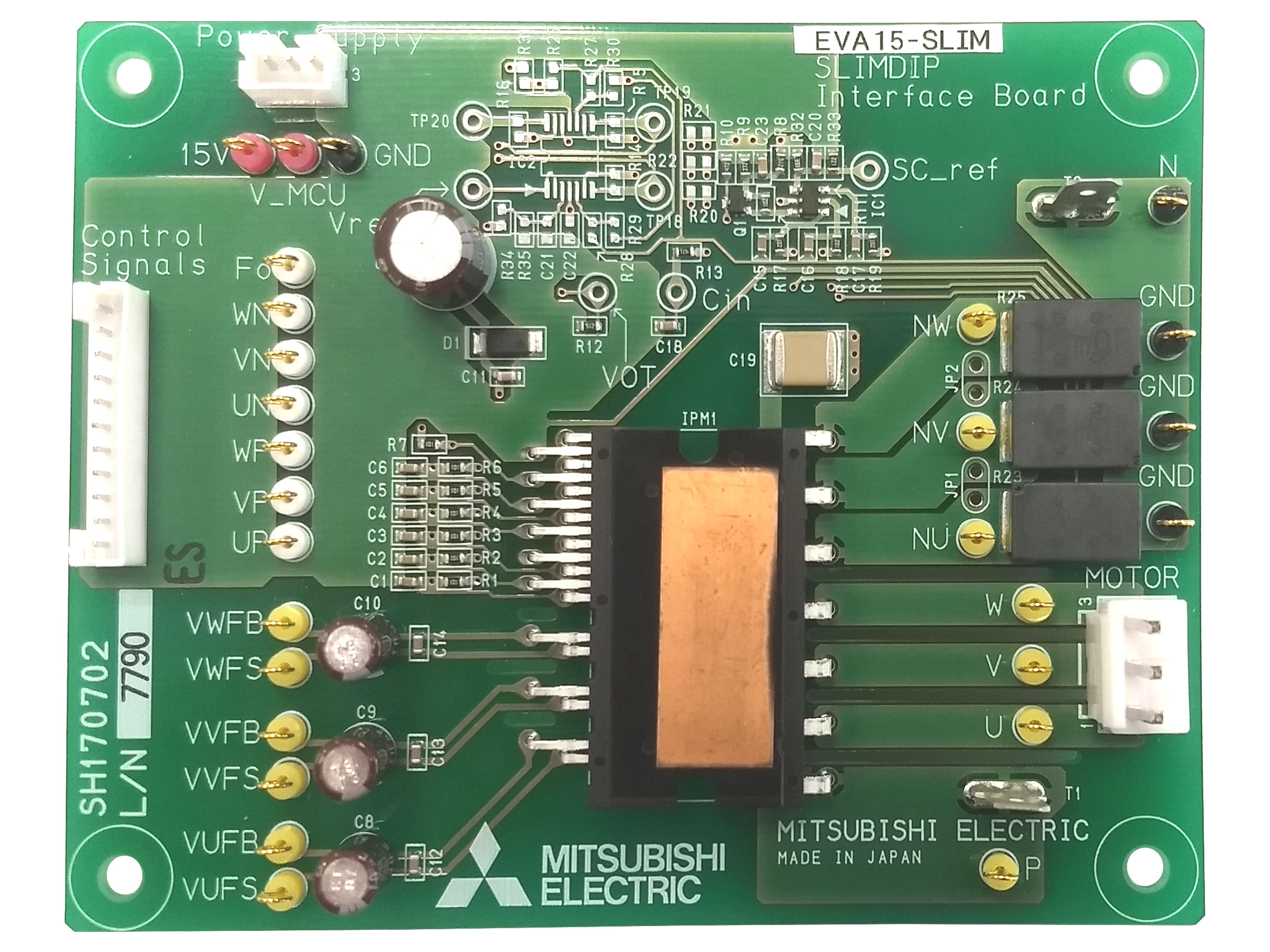

| EVA15-SLIM |
|
80 × 100 × 18 | 下アーム電流値読取り(OPAmp増幅)と短絡保護機能搭載。 | |
| 超小型DIPIPM | EVA11-SDIP |
|
85 × 110 × 22 | 短絡保護機能搭載。 |

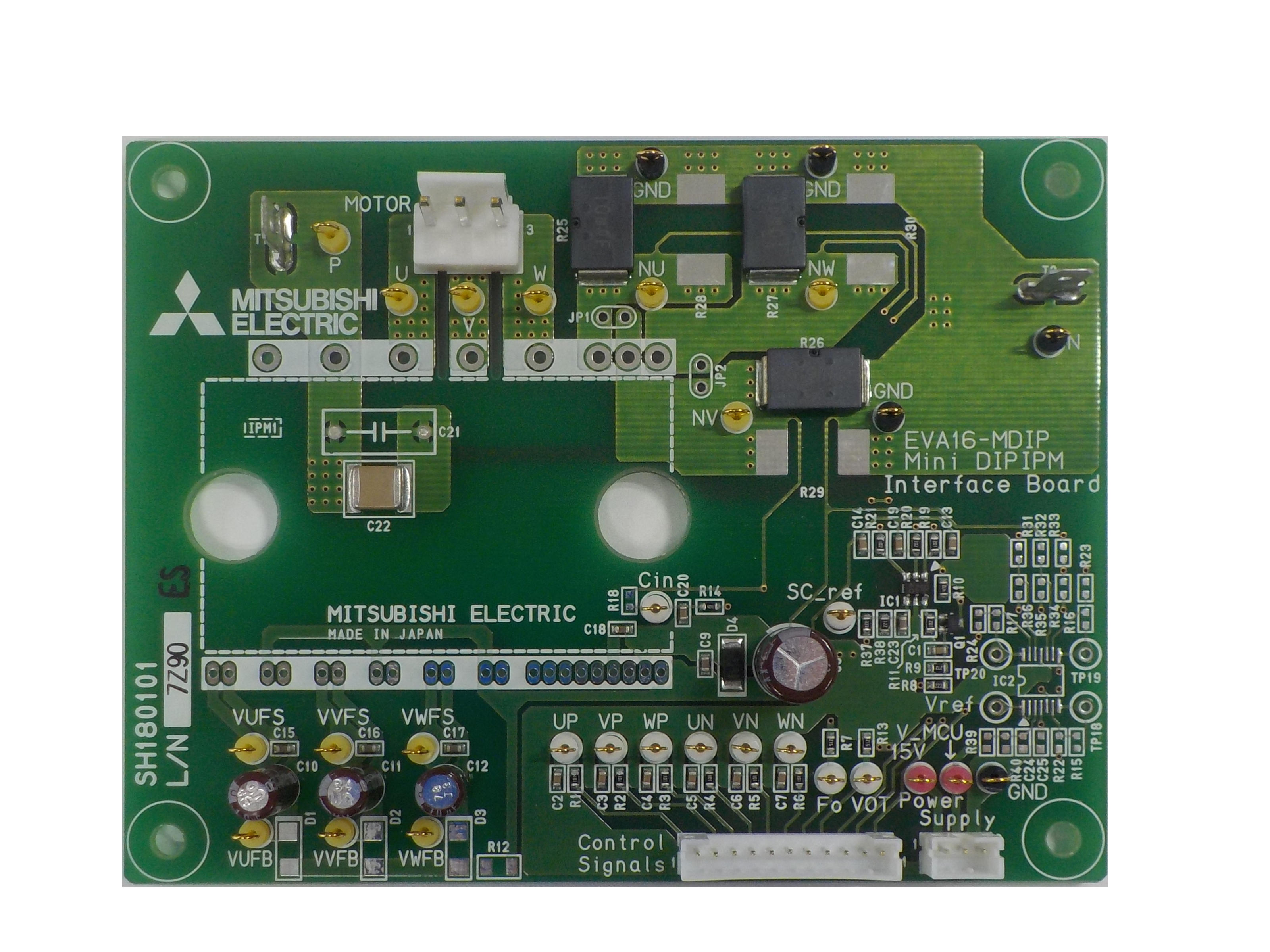

| 小型DIPIPM | EVA16-MDIP |
|
85 × 110 × 26 | 短絡保護機能搭載。下アーム電流値読取り(OPAmp増幅)回路用パターン有。 |

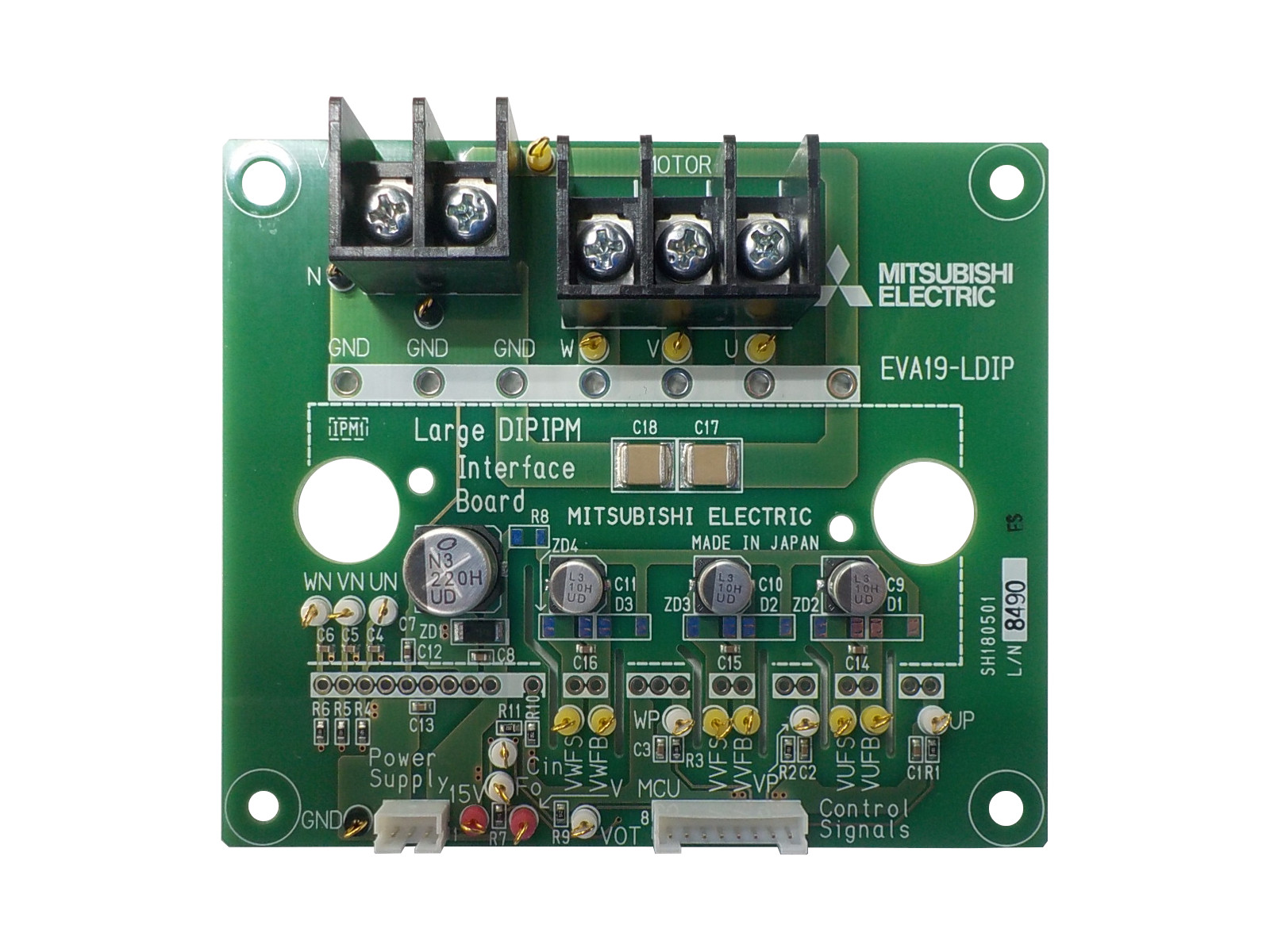

| 大型DIPIPM Ver.6 | EVA19-LDIP |
|
85 × 100 × 31 | 短絡保護機能搭載。BSD用パターンあり。大型DIPIPM Ver.4にも対応可能。 |

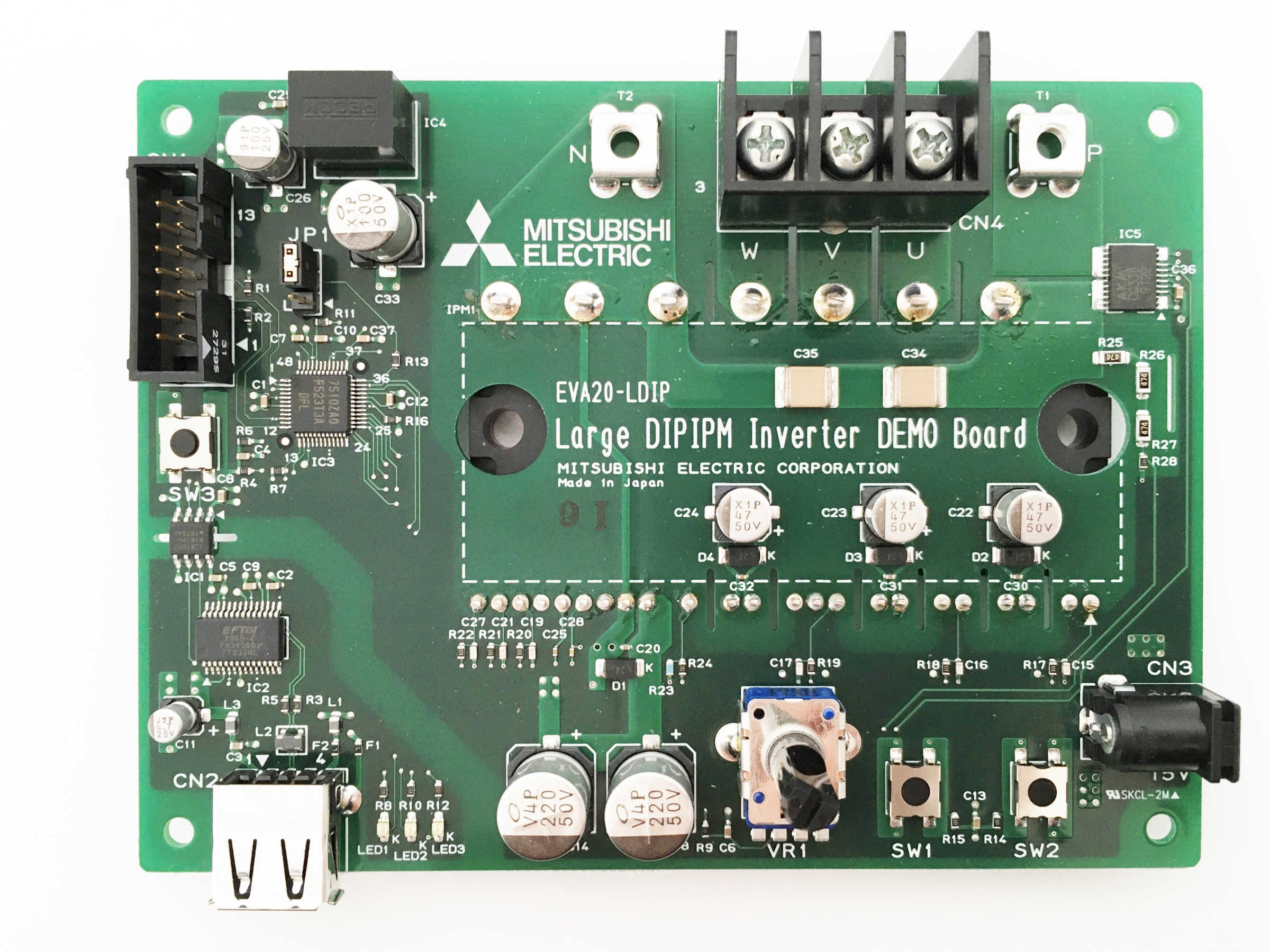

| EVA20-LDIP |
|
95 × 128 × 35 | モーター制御(センサレスベクトル制御)ソフト内蔵MCUを基板に搭載、USB(絶縁)でMCUと通信可能。 | |

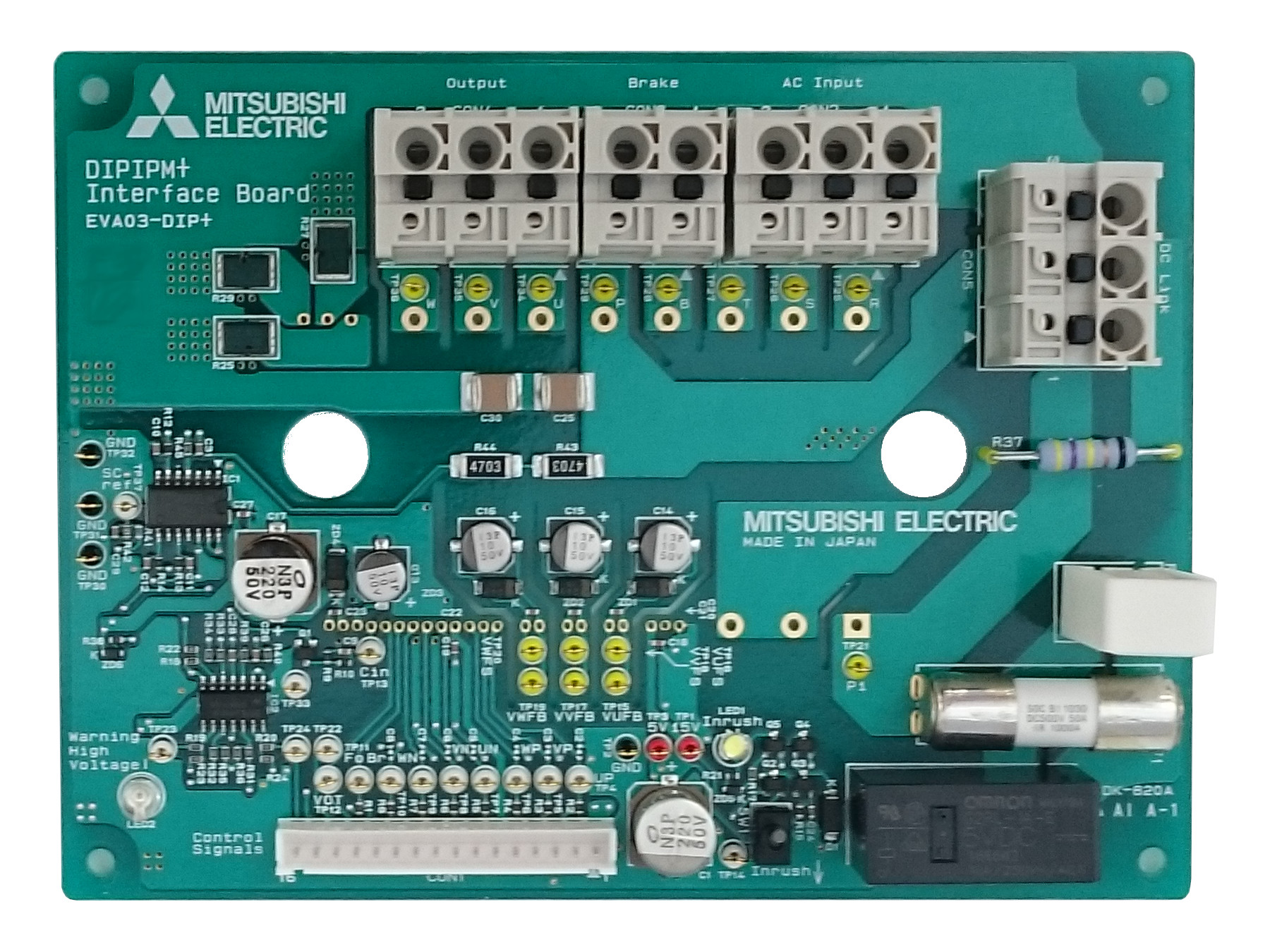

| DIPIPM+ | EVA03-DIP+ |
|
108 × 144 × 50 | 突入防止回路、短絡保護機能、下アーム電流値読取り(OPAmp増幅)搭載。 |

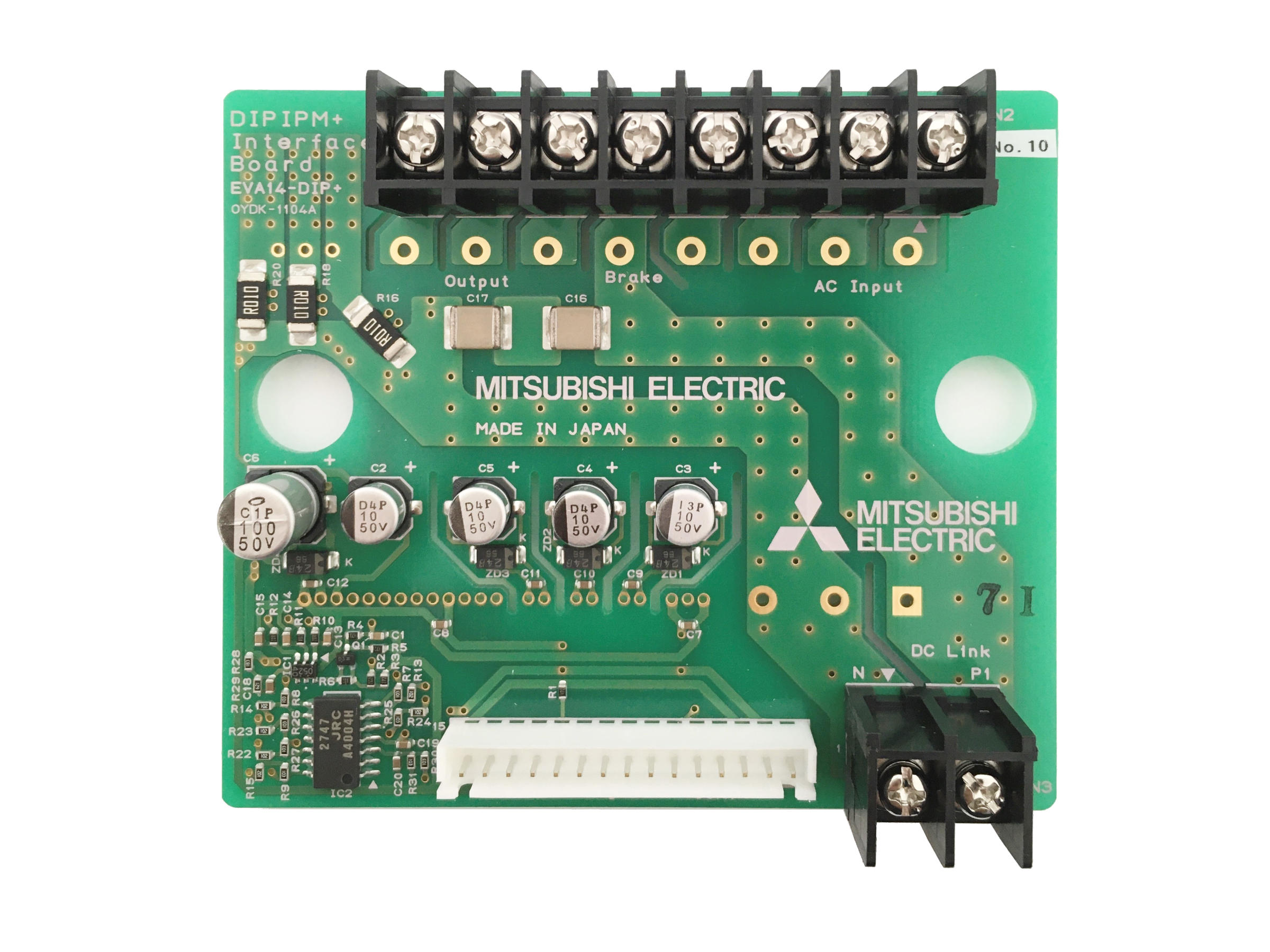

| EVA14-DIP+ |
|
80 × 93 × 24 | 短絡保護機能、下アーム電流値読取り(OPAmp増幅)を搭載した小型基板タイプ。 | |

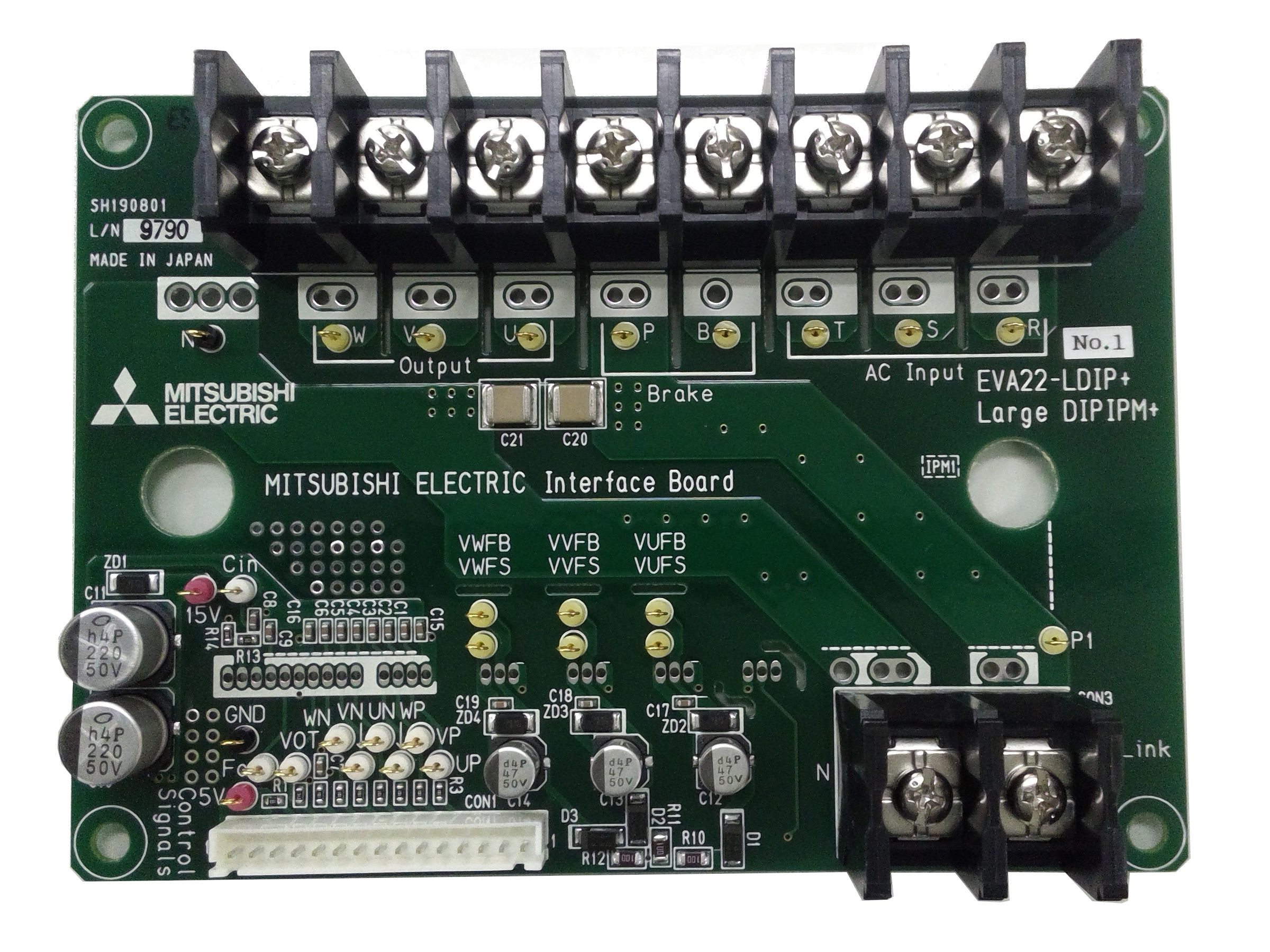

| 大型DIPIPM+ | EVA22-LDIP+ |
|
100 × 140 × 34 | Large DIPIPM+用。短絡保護機能搭載。1200V耐圧BSD実装。 |
