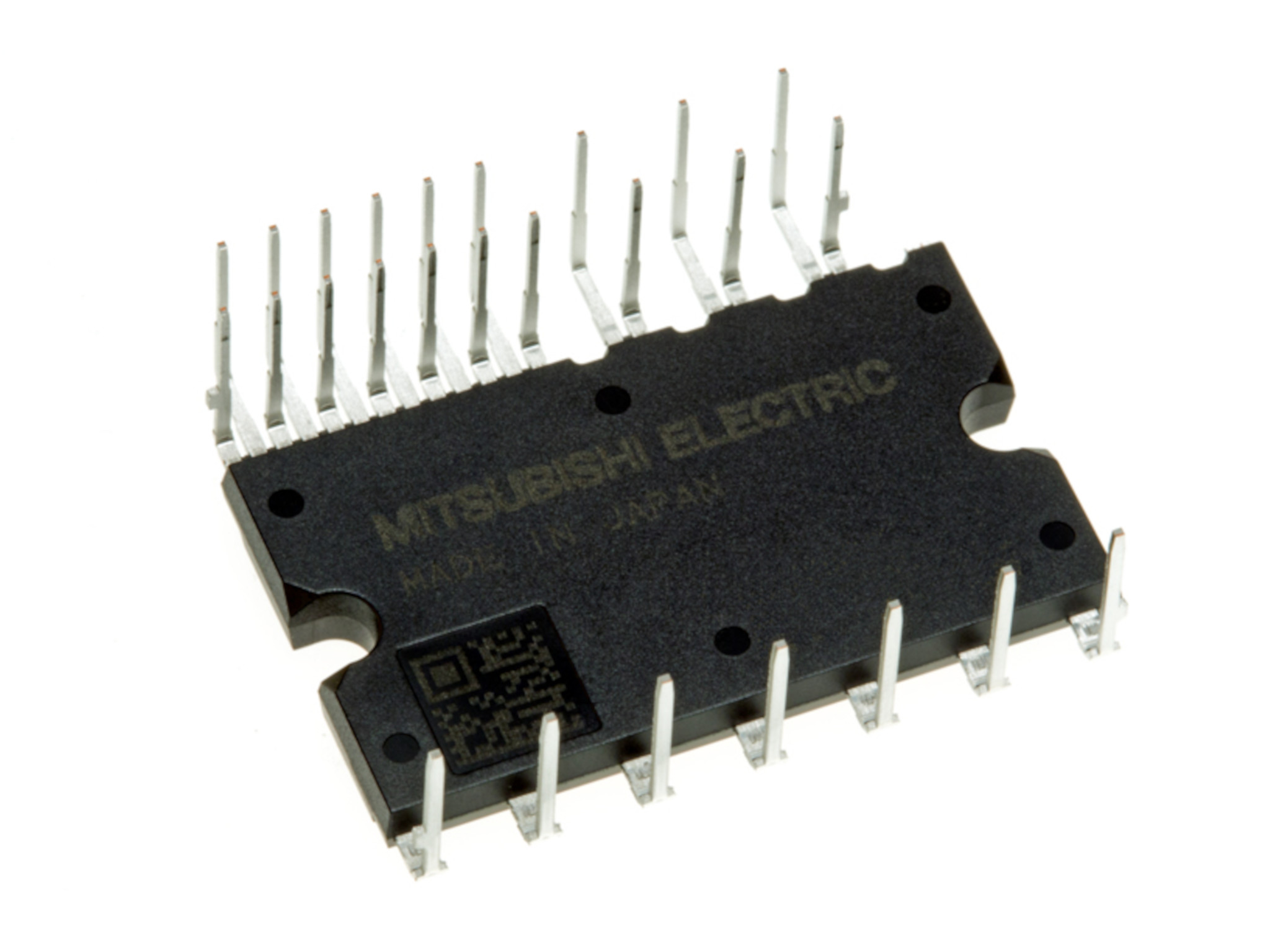

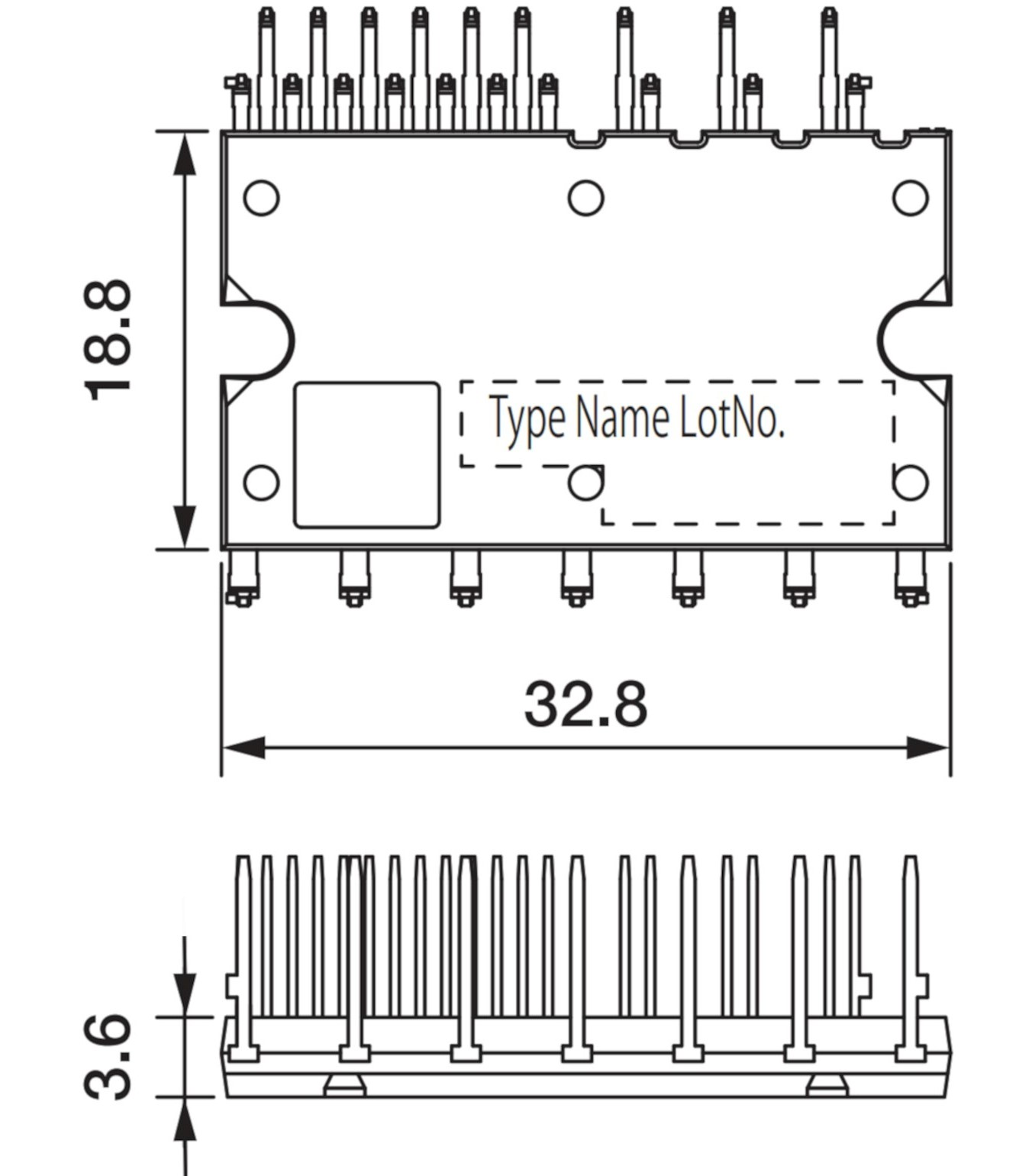

SLIMDIP-Z
VCES: 600 V, ±IC: 30 A
SLIMDIPシリーズで30Aまでカバーする軽量のDIPIPM
特長
- P側IGBT用 ： 駆動回路，高圧レベルシフト回路，制御電源電圧低下(UV)保護回路(エラー出力なし)
- N側IGBT用 ： 駆動回路，制御電源電圧低下(UV)保護回路，短絡電流(SC)保護回路(外付けシャント抵抗による)，過熱(OT)保護回路
- エラー出力 ： N側IGBT用SC保護回路動作時，UV保護回路動作時及びOT保護動作時Fo出力
- 温度出力 ： N側駆動用IC部の温度をアナログ信号で出力
- 入力インタフェース： 3V，5V系対応(ハイアクティブ)
- DIPIPM, SLIMDIP, DIPIPM+, SOPIPM, DIPPFC, CSTBTは三菱電機株式会社の商標です。
主な用途
- エアコン
- 洗濯機
- 冷蔵庫
- 食洗器
- 換気扇などのファン
- ポンプ
主な仕様
| 項目名 | 値 | 単位 |
|---|---|---|
| VCES | 600 | V |
| ±IC | 30 | A |
| 絶縁耐力 | 2000 | Vrms |
| Tj | 150 | ℃ |
| 結線 | CI＋駆動IC | |
| 外形タイプ | SLIM | |
| 供給状態 | 量産 | |
| UL認証 : UL1557 | File E323585 |
