大容量
MELUPS 9300A
標準仕様 50〜500kVA
| 定格出力容量（kVA） | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 交流入力 | 相数 | 三相3線 | ||||||||
| 定格電圧 | 200、210、220V | |||||||||
| 電圧変動範囲 | ±10％ | |||||||||
| 定格周波数 | 50 または 60Hz | |||||||||
| 周波数変動範囲 | ±5％ | |||||||||
| 交流出力 | 相数 | 三相3線（オプション：三相4線） | ||||||||
| 定格電圧 | 200、208、210、220、380、400、415、420、440V | |||||||||
| 電圧精度 | ±1％ | |||||||||
| 定格周波数 | 50 または 60Hz | |||||||||
| 周波数精度 | ±0.01％以下（バイパス非同期運転時） | |||||||||
| 定格負荷力率 | 0.9（遅れ）（オプション：1.0） | |||||||||
| 電圧波形歪率 | 2％以下（線形負荷時） 5％以下（100％整流器負荷時） |
|||||||||
| 過渡電圧変動率 | ±5％以下（負荷急変0⇔100％にて） ±2％以下（停電または復電時） ±5％以下（出力切換・入出力定格時） ±5％以下（並列投入または解列時） |
|||||||||
| 過渡変動整定時間 | 30msec以下 | |||||||||
| 電圧不平衡比 | ±1％以下 （負荷不平衡比100％にて） |
|||||||||
| インバータ過電流耐量 | 125％ 10分 150％ 1分 |
|||||||||
| 蓄電池 | 別置 | |||||||||
| UPS本体外形 | W（mm） | 1,000 | 1,000 | 1,000 | 1,000 | 1,400 | 1,400 | 1,400 | 2,900 | 2,900 |
| D（mm） | 900 | 900 | 900 | 900 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | |
| H（mm） | 1,950 | 1,950 | 1,950 | 1,950 | 1,950 | 1,950 | 1,950 | 1,950 | 1,950 | |
| 質量（kg） | 900 | 1,050 | 1,100 | 1,300 | 2,100 | 2,200 | 2,300 | 4,000 | 4,200 | |
システム構成例

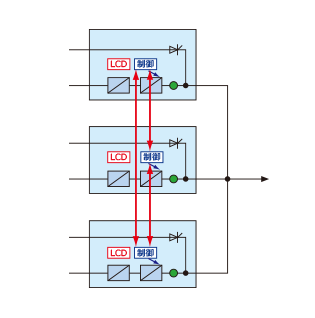

例1 並列運転・個別切換方式

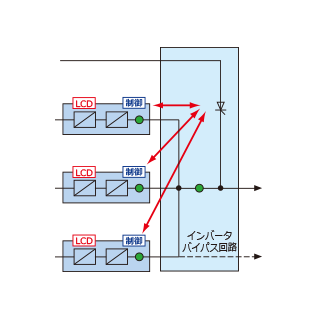

例2 並列運転・一括切換方式

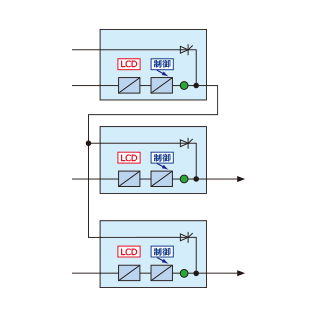

例3 待機冗長運転方式

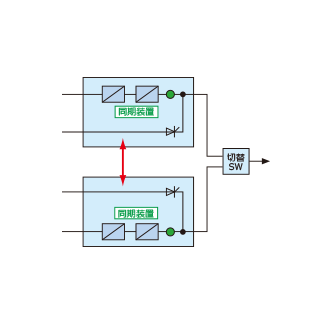

例4 システム冗長2系統切換方式
