ダクト用換気扇 らくらく取替え

三菱なら、取替工事を想定した製品構造と豊富な機種ラインアップでらくらく取替え

取替工事がしやすい製品構造


製品寸法が従来品と同じ

従来品と現行品の埋込寸法・製品高さ・ダクト接続口高さ・配管径が同じ。
本体と結線の置き換えのみで工事が簡単です。

製品寸法


電源接続工事がカンタン

グリルを外した面に速結端子を配置することで、換気扇本体を天井面に固定したまま、両手を使った作業が可能。電源電線の取り外し、電源接続作業が簡単に行えます。

電源接続工事

様々なニーズに対応した多彩なラインアップ


DCブラシレスモータ搭載タイプ(定風量制御機能搭載)

・ダクト配管長に左右されずに風量を一定制御する定風量制御機能を搭載しているため、換気計算が簡単。
・ACモーター搭載タイプからの結線変更も容易。

DCブラシレスモータ搭載タイプ

フラットインテリアパネルタイプ(おそうじカンタン・見た目すっきり)

フラットインテリアパネルタイプならホコリの目詰まりもなく、掃除がカンタン、見た目もスッキリ。

フラットインテリアパネルタイプ


消音タイプ

本体風路構造の改良と「デルタシロッコファンβ」採用で、業界トップクラス※1の清音運転を実現。

デルタシロッコファンβ運転音の変遷:開放風量90m3/h時

  • 1:2020年2月28日現在、当社調べ。接続パイプ100mm、埋込寸法□180mm以下、開放風量90m3/h以上の商品において。

センサータイプ(自動運転制御)

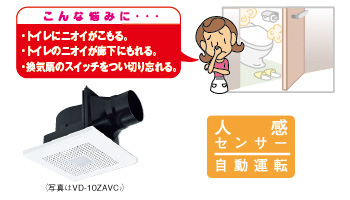

人感センサー付 ダクト用換気扇【トイレ・洗面所用】

人の出入りをセンサーが自動検知。退出後も残置運転で、ニオイや湿気をしっかり排出。

【24時間換気機能付】
〈DCブラシレスモータ-搭載タイプ〉
VD-10ZAVC5
VD-13ZAVC5
VD-18ZASVC5
VD-20ZAVC5
〈ACモーター搭載タイプ〉
VD-10ZALC12
VD-13ZALC12
VD-20ZALC12
【局所換気用】
〈ACモーター搭載タイプ〉
VD-10ZAC12
VD-13ZAC12
VD-20ZAC12
  • 必ずコントロールスイッチを別途設けてください。
インテリア格子タイプ

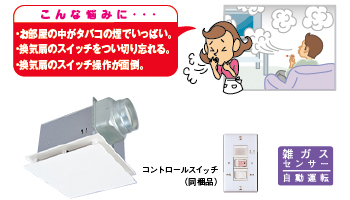

雑ガスセンサー付 ダクト用換気扇【居間・事務所・店舗用】

タバコの煙を検知して自動的に排出。空気が汚れやすい室内におすすめ。

〈フラットインテリアタイプ〉
VD-18ZA12-FP
インテリア格子タイプ

●検知する空気の汚れ…タバコの煙に含まれるガス成分、芳香剤、整髪料、蚊取線香、アルコール、各種有機ガス
●検知しない空気の汚れ…炭酸ガス、砂や綿ぼこり、各種不活性ガス

  • 感度設定は使用場所によって数値が異なります。
  • 本体下部のセンサーの検知を妨げる障害物がないことを確認してください。
  • 可燃性ガスが発生する場所では危険ですので使用しないでください。
  • 新築住宅で建材などの臭いが強い時には運転時間が長くなる時があります。
  • ダクト用換気扇に扇風機や冷暖房機などの強い風を直接あてないでください。
  • 安全に関するご注意
    本品は、計量法に基づく計測器ではありませんので、酸欠や一酸化炭素中毒などの原因となる有毒ガスや可燃性ガスを検知したり防止したりする安全装置としては使用しないでください。

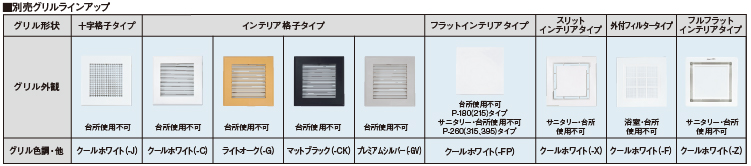

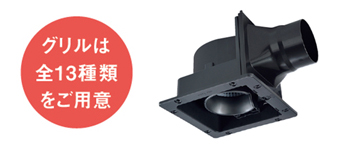

グリル別売タイプ

設置シーン別にインテリア性を損なわない別売グリルタイプ。
また、グリルを据付のタイミングに合わせて納入でき、保管場所や破損の心配も解消できます。

グリル別売タイプ
こんな居室におすすめ
  • 「台所用使用不可」には、熱気や油煙の多いところも含む。
