iQ Sensor Solution（iQSS）
エッジ測定センサ

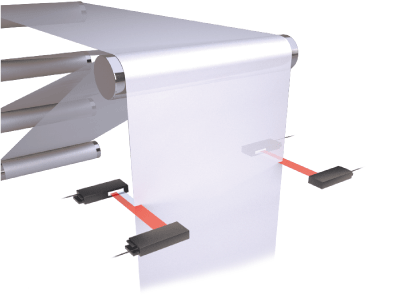

シート材の蛇行位置計測や、測定幅内の位置計測など、位置・幅を計測できます。
リチウム電池捲回機測定
コンパクト設計で巻芯に近い位置で測定可能なため、蛇行計測や歪み計測の検査制度が向上します。
パナソニック デバイスSUNX株式会社
■ 透過型デジタル変位センサ HG-Tシリーズ
・透過型デジタル変位センサ HG-Tシリーズ*1
・CC-Link対応通信ユニット SC-HG1-C
*1. センサヘッド・接続ケーブルを別途使用
- 透過型デジタル変位センサ HG-Tは、投光に10mmの帯状レーザを採用。受光にCMOS素子を採用した高精度位置計測を実現（設置距離20mm時：繰返精度1μｍ、平均回数16回）
- センサ形状は厚み8mmの薄型形状で、設置スペースが限定された用途でも設置が可能
- 透明フィルムに最適な設定を行える判定レベル機能、微小な異物を無効化できる判定フィルタ機能など、用途に応じた調整が可能
- デジタル変位センサ用CC-Link対応通信ユニット SC-HG1-Cを経由して、最大15台の変位センサ測定値を直接上位に転送（接触式変位センサHG-Sとの混在接続が可能）
| URL | http://panasonic.net/id/pidsx/  |
|---|---|
| 電話 | 技術相談テレフォンサービス フリーダイヤル 0120-394-205 |
| 受付 | 平日 9:00～17:00（12:00～13:00除く） |
オプテックス・エフエー株式会社
■ エッジ測定センサ TD1シリーズ、変位センサアンプユニット CDAシリーズ
エッジ測定センサ TD1シリーズ
- 【エッジ測定センサ TD1シリーズ】
- 部品やシート材の端面位置の測定、小型電子部品の幅測定、ローラーのすき間測定に最適
- 繰返し精度±5μm
- 【変位センサアンプユニット CDAシリーズ】
- アンプユニットとしてCDAシリーズを使用可能
- TD1シリーズを2セット使用した演算も可能
- 【CC-Link対応通信ユニット UC1-CL11】
- CC-Link対応通信ユニットを経由して、変位センサアンプと接続可能
- 計測値のモニタやセンサの遠隔監視を簡単に実現
| URL | https://www.optex-fa.jp/ |
|---|---|
| 電話 | カスタマーサポートセンタ（技術相談窓口）フリーダイヤル 0800-170-1003 |
| 受付 | 平日 9:00～17:30 |
対応機種一覧
●：対応 ―：未対応
| 社名 | シリーズ・形名 | 接続方式 | ||||||
|---|---|---|---|---|---|---|---|---|
| AnyWire ASLINK |
CC-Link | CC-Link IE Field |
CC-Link IE Field Basic |
CC-Link IE TSN |
Ethernet | バス 接続 |
||
| パナソニック デバイスSUNX株式会社 | CC-Link対応通信ユニット SC-HG1-C
|
― | ● | ― | ― | ― | ― | ― |
| オプテックス・エフエー株式会社 | CC-Link対応通信ユニット UC1-CL11
|
― | ● | ― | ― | ― | ― | ― |
各製品の対応機能は、製品ラインアップの各製品ページを、各製品の対応バージョンはをご参照ください。シリーズ名での記載については、一部iQSS対応していない機種が含まれている場合がございます。詳細仕様は、各パートナー製品のマニュアルをご参照ください。
